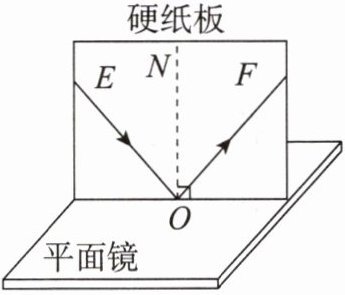

例1 在探究光的反射定律的实验中，小明选用了平面镜、硬纸板、激光笔和铅笔进行实验。硬纸板由EON、FON两部分组成，可绕与平面镜垂直的接缝ON转动，如图所示。

(1)实验中还需要的器材是。硬纸板在实验中除了显示光路，还可以探究反射光线、入射光线和法线。实验中，硬纸板的安放要求是。

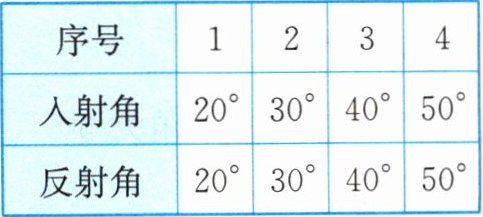

(2)从表格记录的数据分析可得：。

序号 1 2 3 4
入射角 $20°$ $30°$ $40°$ $50°$
反射角 $20°$ $30°$ $40°$ $50°$

(1)量角器；是否在同一平面内；硬纸板与平面镜必须垂直
(2)反射角等于入射角

【分析】
本题为探究光的反射定律的实验题，需结合实验目的、器材要求、装置作用及实验数据分析解答：
1. 第一问：实验需测量入射角和反射角，因此缺少测量角度的器材；硬纸板可转动，通过转动后观察是否能看到反射光线，可探究三线的位置关系；硬纸板需与平面镜垂直，才能保证法线在硬纸板平面内，便于实验操作。
2. 第二问：分析表格中入射角与对应反射角的数值，发现二者始终相等，据此得出实验结论。
【解析】
(1) 探究光的反射定律时，需要测量入射角和反射角的大小，因此还需要量角器；硬纸板可绕ON转动，将硬纸板的FON部分向后折，若无法观察到反射光线，可探究反射光线、入射光线和法线是否在同一平面内；实验中硬纸板必须与平面镜垂直，否则法线不在硬纸板上，无法正确探究反射规律。
(2) 由表格数据可知，每次实验中反射角的度数与对应入射角的度数都相等，因此可得出结论：反射角等于入射角。
【答案】
(1)量角器；是否在同一平面内；硬纸板与平面镜必须垂直
(2)反射角等于入射角
【知识点】
光的反射定律实验；光的反射定律
【点评】
本题考查光的反射定律实验的基础内容，涉及实验器材、装置要求及实验结论，侧重对实验核心知识点的掌握，属于光学基础题，难度较低。
【难度系数】
0.8

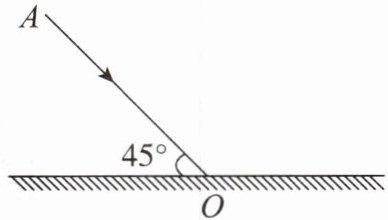

例2 一条光线AO照射在平面镜上O点，如图所示，请在图中画出它的反射光线OB并标出反射角的位置及大小。

【易错警示】画图时注意:法线是辅助线,要用虚线,且垂直于镜面;反射光线要画实线并用箭头标出光的传播方向;标出反射角的大小。

如图所示。

【分析】要完成该作图题，需依据光的反射定律：反射光线、入射光线和法线在同一平面，反射光线与入射光线分居法线两侧，反射角等于入射角。解题步骤为：①过入射点O作垂直于平面镜的虚线（法线，为辅助线）；②计算入射角：入射光线AO与镜面夹角为45°，因此入射角为90°-45°=45°；③根据反射角等于入射角，在法线另一侧画出反射光线OB，箭头方向表示光的传播方向；④标注反射角（法线与反射光线的夹角）的大小为45°。
【解析】1. 作法线：过O点作垂直于平面镜的虚线，此为法线；2. 计算入射角：入射光线与镜面夹角45°，故入射角=90°-45°=45°；3. 画反射光线：依据反射角等于入射角，在法线另一侧画出反射光线OB，箭头方向背离O点；4. 标注反射角：在法线与OB之间标注角度45°，即反射角。
【答案】如图所示。
【知识点】光的反射定律、反射角与入射角
【点评】本题考查光的反射定律的作图应用，核心是正确作出法线，利用反射角等于入射角确定反射光线，需注意法线用虚线、光线用实线带箭头，反射角是反射光线与法线的夹角，属于基础作图题，考查学生对反射定律的掌握程度。
【难度系数】0.6

学习任务二 光路的可逆性
|情境探究|

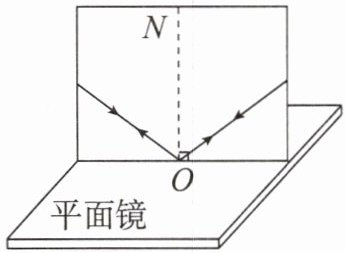

上述实验中，如果让光逆着反射光的方向射到平面镜上，那么它被反射后会按什么方向射出？

会原来的入射光的方向射出。
|探究归纳|
1.在反射现象中，光路是的。
2.如果你在一块平面镜中看到了一位同学的眼睛，那么这位同学（选填“一定”“不一定”或“一定不”）能通过这面镜子看到你的眼睛。

情境探究：逆着
探究归纳：
1. 可逆
2. 一定

【分析】
本题考查光的反射中的光路可逆性，解题思路是：明确光反射时的光路可逆原理，当光沿原反射光的逆方向入射时，反射光会沿原入射光的逆方向射出；结合该原理分析情境和归纳问题即可。
【解析】
1. 情境探究：根据光路可逆性，当光逆着反射光的方向射到平面镜上，被反射后会逆着原来的入射光的方向射出，故此处填“逆着”。
2. 探究归纳：
（1）在反射现象中，光路是可逆的，这是光的反射的重要特性；
（2）由于光路可逆，若你在平面镜中看到同学的眼睛，那么这位同学一定能通过这面镜子看到你的眼睛。
【答案】
情境探究：逆着；探究归纳：1. 可逆；2. 一定
【知识点】
光的反射、光路可逆性
【点评】
本题为基础概念题，聚焦光路可逆性的理解与应用，难度较低，需牢记光反射时的光路特点即可解答。
【难度系数】
0.2

例3 小强在侦探小说中看到这样的一个情节，目击者在做笔录时对警察说：“在明亮的房间里，我正在饭桌前吃饭，通过镜子看到歹徒持枪面对镜子进行偷盗，但是他看不到我，于是我不敢说话，最终逃过一劫。”你认为目击者（选填“在撒谎”或“没有撒谎”），你判断的依据是。

在撒谎；在反射现象中，光路是可逆的

【分析】首先明确光的反射现象中光路是可逆的这一核心规律。目击者称自己通过镜子能看到歹徒，但歹徒看不到自己，需结合光路可逆原理判断该说法是否合理：若A能通过镜子看到B，根据光路可逆，B必然能通过镜子看到A，由此可判断目击者的说法矛盾。
【解析】目击者通过镜子看到歹徒，是因为歹徒反射的光线经镜子反射后进入了目击者的眼睛；根据光的反射中光路可逆的规律，此时目击者反射的光线也会经同一面镜子反射后进入歹徒的眼睛，因此歹徒能够看到目击者，所以目击者的说法不符合实际，他在撒谎。
【答案】在撒谎；在反射现象中，光路是可逆的
【知识点】光的反射；光路可逆
【点评】本题结合生活场景考查光的反射中光路可逆的知识点，难度不大，关键是理解光路可逆的含义，能将物理知识应用到实际情境中。
【难度系数】0.7
