7.（易错题）（2024·常州武进二模）将蜡烛、凸透镜、光屏放置于光具座上，光屏上呈现一个清晰的像，如图所示。改变蜡烛的位置，移动光屏，直到光屏上再次呈现清晰的像，此时的物距$u$、像距$v$可能是（
A.16 cm、32 cm
B.14 cm、28 cm
C.48 cm、6 cm
D.13 cm、43 cm
D
）A.16 cm、32 cm
B.14 cm、28 cm
C.48 cm、6 cm
D.13 cm、43 cm
答案
7. D ［易错分析］不理解凸透镜成实像时，像距随物距的改变而变化的规律。
解析
【分析】首先根据题图确定初始状态的物距和像距，利用凸透镜成像公式求出凸透镜的焦距，再结合成像规律和公式逐一分析选项，排除不符合条件的选项，得出正确答案。
【解析】由题图可知，初始时蜡烛在35cm刻度处，凸透镜在50cm刻度处，光屏在80cm刻度处，因此初始物距$u_1=50\mathrm{cm}-35\mathrm{cm}=15\mathrm{cm}$，初始像距$v_1=80\mathrm{cm}-50\mathrm{cm}=30\mathrm{cm}$。根据凸透镜成像公式$\frac{1}{f}=\frac{1}{u}+\frac{1}{v}$，代入得$\frac{1}{f}=\frac{1}{15}+\frac{1}{30}=\frac{1}{10}$，解得该凸透镜的焦距$f=10\mathrm{cm}$。接下来分析各选项：
A选项：若$u=16\mathrm{cm}$，$v=32\mathrm{cm}$，代入公式得$\frac{1}{f}=\frac{1}{16}+\frac{1}{32}=\frac{3}{32}≠\frac{1}{10}$，不符合，排除；
B选项：若$u=14\mathrm{cm}$，$v=28\mathrm{cm}$，代入公式得$\frac{1}{f}=\frac{1}{14}+\frac{1}{28}=\frac{3}{28}≠\frac{1}{10}$，不符合，排除；
C选项：若$u=48\mathrm{cm}$，$v=6\mathrm{cm}$，凸透镜成实像时像距需大于焦距，此处$v=6\mathrm{cm}＜f=10\mathrm{cm}$，不可能成实像，排除；
D选项：若$u=13\mathrm{cm}$，$v=43\mathrm{cm}$，代入公式得$\frac{1}{f}=\frac{1}{13}+\frac{1}{43}≈0.1002≈\frac{1}{10}$，符合焦距$f=10\mathrm{cm}$的条件，正确。
【答案】D
【知识点】凸透镜成像规律
【点评】本题考查凸透镜成像规律的应用，关键是先根据初始数据求出凸透镜焦距，再结合成像公式和实像的像距条件分析选项，易错点是对成像公式应用不熟练，忽略实像像距需大于焦距的要求。
【难度系数】0.5
【解析】由题图可知，初始时蜡烛在35cm刻度处，凸透镜在50cm刻度处，光屏在80cm刻度处，因此初始物距$u_1=50\mathrm{cm}-35\mathrm{cm}=15\mathrm{cm}$，初始像距$v_1=80\mathrm{cm}-50\mathrm{cm}=30\mathrm{cm}$。根据凸透镜成像公式$\frac{1}{f}=\frac{1}{u}+\frac{1}{v}$，代入得$\frac{1}{f}=\frac{1}{15}+\frac{1}{30}=\frac{1}{10}$，解得该凸透镜的焦距$f=10\mathrm{cm}$。接下来分析各选项：
A选项：若$u=16\mathrm{cm}$，$v=32\mathrm{cm}$，代入公式得$\frac{1}{f}=\frac{1}{16}+\frac{1}{32}=\frac{3}{32}≠\frac{1}{10}$，不符合，排除；
B选项：若$u=14\mathrm{cm}$，$v=28\mathrm{cm}$，代入公式得$\frac{1}{f}=\frac{1}{14}+\frac{1}{28}=\frac{3}{28}≠\frac{1}{10}$，不符合，排除；
C选项：若$u=48\mathrm{cm}$，$v=6\mathrm{cm}$，凸透镜成实像时像距需大于焦距，此处$v=6\mathrm{cm}＜f=10\mathrm{cm}$，不可能成实像，排除；
D选项：若$u=13\mathrm{cm}$，$v=43\mathrm{cm}$，代入公式得$\frac{1}{f}=\frac{1}{13}+\frac{1}{43}≈0.1002≈\frac{1}{10}$，符合焦距$f=10\mathrm{cm}$的条件，正确。
【答案】D
【知识点】凸透镜成像规律
【点评】本题考查凸透镜成像规律的应用，关键是先根据初始数据求出凸透镜焦距，再结合成像公式和实像的像距条件分析选项，易错点是对成像公式应用不熟练，忽略实像像距需大于焦距的要求。
【难度系数】0.5
8. (2024·常州溧阳一模)小明在一圆柱形水杯后面,紧靠水杯放置一个小泥娃,他将泥娃逐渐远离水杯,在该过程中,透过水杯观察,他看到的小泥娃像（
A.一直变瘦
B.变高
C.先变高后变矮
D.先变胖后变瘦
D
）A.一直变瘦
B.变高
C.先变高后变矮
D.先变胖后变瘦
答案
8. D
解析
【分析】
要解决这道题，需先明确圆柱形水杯装水后的光学特性：它相当于柱面凸透镜，仅水平方向（左右）具备凸透镜成像规律，竖直方向（上下）放大效果不明显。解题思路是结合凸透镜成像规律，分析泥娃远离水杯过程中水平方向像的变化：当物距在一倍焦距内时，成正立放大虚像，物距增大像变大；当物距大于一倍焦距时，成倒立实像，物距增大像变小，由此判断像的胖瘦变化，排除错误选项。
【解析】
圆柱形水杯装水后形成柱面凸透镜，仅水平方向（左右）有凸透镜的成像作用，竖直方向（上下）放大效果可忽略。当泥娃紧靠水杯时，物距小于凸透镜的一倍焦距，成正立、放大的虚像；随着泥娃逐渐远离水杯，物距增大，在物距小于一倍焦距阶段，虚像逐渐变大，即像变胖；当泥娃移动到物距大于一倍焦距时，成倒立的实像，继续远离水杯，物距增大，实像逐渐变小，即像变瘦。竖直方向像的高度几乎不变，因此看到的小泥娃像先变胖后变瘦，对应选项D。
【答案】
D
【知识点】
凸透镜成像规律；透镜的应用
【点评】
本题结合生活中的常见物品考查凸透镜成像规律的实际应用，需要明确柱形透镜的成像特点，区分横向与纵向的成像差异，难度适中，属于对基础知识点的灵活应用。
【难度系数】
0.6
要解决这道题，需先明确圆柱形水杯装水后的光学特性：它相当于柱面凸透镜，仅水平方向（左右）具备凸透镜成像规律，竖直方向（上下）放大效果不明显。解题思路是结合凸透镜成像规律，分析泥娃远离水杯过程中水平方向像的变化：当物距在一倍焦距内时，成正立放大虚像，物距增大像变大；当物距大于一倍焦距时，成倒立实像，物距增大像变小，由此判断像的胖瘦变化，排除错误选项。
【解析】
圆柱形水杯装水后形成柱面凸透镜，仅水平方向（左右）有凸透镜的成像作用，竖直方向（上下）放大效果可忽略。当泥娃紧靠水杯时，物距小于凸透镜的一倍焦距，成正立、放大的虚像；随着泥娃逐渐远离水杯，物距增大，在物距小于一倍焦距阶段，虚像逐渐变大，即像变胖；当泥娃移动到物距大于一倍焦距时，成倒立的实像，继续远离水杯，物距增大，实像逐渐变小，即像变瘦。竖直方向像的高度几乎不变，因此看到的小泥娃像先变胖后变瘦，对应选项D。
【答案】
D
【知识点】
凸透镜成像规律；透镜的应用
【点评】
本题结合生活中的常见物品考查凸透镜成像规律的实际应用，需要明确柱形透镜的成像特点，区分横向与纵向的成像差异，难度适中，属于对基础知识点的灵活应用。
【难度系数】
0.6
9. 如图,线段AB为一凸透镜成像的物距倒数和像距倒数的对应关系。下列推测正确的是 （
A.该凸透镜的焦距等于0.2 m
B.物距为0.3 m时所成像为正立、放大的虚像
C.物距从0.05 m增至0.1 m的过程中,所成的像逐渐变小
D.物距从0.1 m增至0.8 m的过程中,像距逐渐变小
D
）A.该凸透镜的焦距等于0.2 m
B.物距为0.3 m时所成像为正立、放大的虚像
C.物距从0.05 m增至0.1 m的过程中,所成的像逐渐变小
D.物距从0.1 m增至0.8 m的过程中,像距逐渐变小
答案
9. D
解析
【分析】
要解决本题，需结合凸透镜成像公式$\frac{1}{f}=\frac{1}{u}+\frac{1}{v}$分析图像，先求出凸透镜焦距，再根据凸透镜成像规律逐一判断选项。首先，当物距$u$等于像距$v$时，对应$u=v=2f$，此时$\frac{1}{u}=\frac{1}{v}$，可通过图像找到该点计算焦距；再根据不同物距范围（$u＞2f$、$f＜u＜2f$、$u＜f$）的成像特点，以及物距变化时像、像距的变化规律，分析各选项的正误。
【解析】
根据凸透镜成像公式$\frac{1}{f}=\frac{1}{u}+\frac{1}{v}$，当$u=v$时，$u=v=2f$，即$\frac{1}{u}=\frac{1}{v}$。由图像可知，当$\frac{1}{u}=\frac{1}{v}=5\ \mathrm{m}^{-1}$时，$u=\frac{1}{5}\ \mathrm{m}=0.2\ \mathrm{m}$，$v=\frac{1}{5}\ \mathrm{m}=0.2\ \mathrm{m}$，因此$2f=0.2\ \mathrm{m}$，得焦距$f=0.1\ \mathrm{m}$。
选项A：焦距$f=0.1\ \mathrm{m}$，并非$0.2\ \mathrm{m}$，A错误。
选项B：物距$u=0.3\ \mathrm{m}＞2f=0.2\ \mathrm{m}$，此时成倒立、缩小的实像；正立放大的虚像需满足$u＜f=0.1\ \mathrm{m}$，B错误。
选项C：物距从$0.05\ \mathrm{m}$增至$0.1\ \mathrm{m}$，此范围$u＜f$，成虚像；凸透镜成虚像时，物距增大，像变大，因此像逐渐变大，C错误。
选项D：物距从$0.1\ \mathrm{m}$增至$0.8\ \mathrm{m}$，此范围$u＞f$，成实像；凸透镜成实像时，物距增大，像距减小，因此像距逐渐变小，D正确。
【答案】
D
【知识点】
凸透镜成像规律
【点评】
本题结合图像考查凸透镜成像规律，核心是利用图像求出焦距，再依据成像特点分析选项，需牢记不同物距对应的成像性质及像、像距的变化规律，是凸透镜成像的典型应用题型。
【难度系数】
0.4
要解决本题，需结合凸透镜成像公式$\frac{1}{f}=\frac{1}{u}+\frac{1}{v}$分析图像，先求出凸透镜焦距，再根据凸透镜成像规律逐一判断选项。首先，当物距$u$等于像距$v$时，对应$u=v=2f$，此时$\frac{1}{u}=\frac{1}{v}$，可通过图像找到该点计算焦距；再根据不同物距范围（$u＞2f$、$f＜u＜2f$、$u＜f$）的成像特点，以及物距变化时像、像距的变化规律，分析各选项的正误。
【解析】
根据凸透镜成像公式$\frac{1}{f}=\frac{1}{u}+\frac{1}{v}$，当$u=v$时，$u=v=2f$，即$\frac{1}{u}=\frac{1}{v}$。由图像可知，当$\frac{1}{u}=\frac{1}{v}=5\ \mathrm{m}^{-1}$时，$u=\frac{1}{5}\ \mathrm{m}=0.2\ \mathrm{m}$，$v=\frac{1}{5}\ \mathrm{m}=0.2\ \mathrm{m}$，因此$2f=0.2\ \mathrm{m}$，得焦距$f=0.1\ \mathrm{m}$。
选项A：焦距$f=0.1\ \mathrm{m}$，并非$0.2\ \mathrm{m}$，A错误。
选项B：物距$u=0.3\ \mathrm{m}＞2f=0.2\ \mathrm{m}$，此时成倒立、缩小的实像；正立放大的虚像需满足$u＜f=0.1\ \mathrm{m}$，B错误。
选项C：物距从$0.05\ \mathrm{m}$增至$0.1\ \mathrm{m}$，此范围$u＜f$，成虚像；凸透镜成虚像时，物距增大，像变大，因此像逐渐变大，C错误。
选项D：物距从$0.1\ \mathrm{m}$增至$0.8\ \mathrm{m}$，此范围$u＞f$，成实像；凸透镜成实像时，物距增大，像距减小，因此像距逐渐变小，D正确。
【答案】
D
【知识点】
凸透镜成像规律
【点评】
本题结合图像考查凸透镜成像规律，核心是利用图像求出焦距，再依据成像特点分析选项，需牢记不同物距对应的成像性质及像、像距的变化规律，是凸透镜成像的典型应用题型。
【难度系数】
0.4

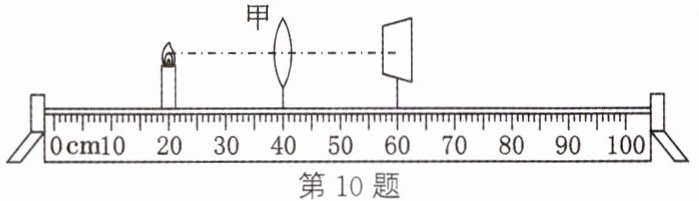

10. 当蜡烛、透镜甲和光屏在图示位置时，烛焰在光屏上成清晰的像（像未画出）。若保持透镜和光屏位置不变，将透镜甲换为透镜乙，将蜡烛向左移动距离s，可在光屏上再次成清晰的像，则（
A.透镜甲的焦距等于20 cm
B.透镜乙的焦距大于10 cm
C.蜡烛移动的距离s一定大于10 cm
D.第二次所成的像是放大的实像
第10题 第11题
B
）A.透镜甲的焦距等于20 cm
B.透镜乙的焦距大于10 cm
C.蜡烛移动的距离s一定大于10 cm
D.第二次所成的像是放大的实像
第10题 第11题
答案
10. B
解析
【分析】
首先根据图示确定透镜甲的物距和像距，利用凸透镜成像规律判断透镜甲的焦距；再分析更换透镜乙后，透镜和光屏位置不变即像距不变，结合凸透镜成像公式推导透镜乙的焦距范围，逐一分析各选项。
步骤1：计算透镜甲的物距和像距，利用“u=v=2f时成等大实像”的规律得透镜甲焦距；步骤2：更换透镜乙后，像距不变，蜡烛左移使物距增大，结合成像公式推导透镜乙焦距范围，判断选项B；步骤3：举例计算蜡烛移动距离，判断选项C；步骤4：分析第二次成像的性质，判断选项D。
【解析】
1. 透镜甲的焦距判断：由图可知，物距$ u_甲 = 40\mathrm{cm} - 20\mathrm{cm} = 20\mathrm{cm} $，像距$ v_甲 = 60\mathrm{cm} - 40\mathrm{cm} = 20\mathrm{cm} $，根据凸透镜成像规律，当$ u=v=2f $时成倒立等大实像，故$ 2f_甲=20\mathrm{cm} $，得$ f_甲=10\mathrm{cm} $，因此选项A（透镜甲焦距等于20cm）错误。
2. 透镜乙的焦距判断：更换透镜乙后，像距$ v=20\mathrm{cm} $不变，蜡烛左移则物距$ u＞20\mathrm{cm} $。根据凸透镜成像公式$ \frac{1}{f_乙} = \frac{1}{u} + \frac{1}{v} $，代入$ v=20\mathrm{cm} $得$ \frac{1}{f_乙} = \frac{1}{u} + \frac{1}{20} $。因$ u＞20\mathrm{cm} $，故$ \frac{1}{u}＜\frac{1}{20} $，则$ \frac{1}{f_乙}＜\frac{1}{10} $，即$ f_乙＞10\mathrm{cm} $，选项B正确。
3. 蜡烛移动距离判断：取$ f_乙=11\mathrm{cm} $，代入公式得$ \frac{1}{u}=\frac{1}{11}-\frac{1}{20}=\frac{9}{220} $，解得$ u≈24.4\mathrm{cm} $，蜡烛移动后位置为$ 40\mathrm{cm}-24.4\mathrm{cm}=15.6\mathrm{cm} $，移动距离$ s=20\mathrm{cm}-15.6\mathrm{cm}=4.4\mathrm{cm}＜10\mathrm{cm} $，故选项C错误。
4. 第二次成像性质判断：取$ f_乙=12\mathrm{cm} $，得$ u=30\mathrm{cm} $，此时$ u＞2f_乙=24\mathrm{cm} $，成倒立缩小实像，并非放大实像，选项D错误。
【答案】
B
【知识点】
凸透镜成像规律
【点评】
本题考查凸透镜成像规律的应用，核心是结合成像公式分析焦距范围、物像关系，需注意更换透镜后像距不变的条件，避免混淆焦距与成像性质的关联。
【难度系数】
0.5
首先根据图示确定透镜甲的物距和像距，利用凸透镜成像规律判断透镜甲的焦距；再分析更换透镜乙后，透镜和光屏位置不变即像距不变，结合凸透镜成像公式推导透镜乙的焦距范围，逐一分析各选项。
步骤1：计算透镜甲的物距和像距，利用“u=v=2f时成等大实像”的规律得透镜甲焦距；步骤2：更换透镜乙后，像距不变，蜡烛左移使物距增大，结合成像公式推导透镜乙焦距范围，判断选项B；步骤3：举例计算蜡烛移动距离，判断选项C；步骤4：分析第二次成像的性质，判断选项D。
【解析】
1. 透镜甲的焦距判断：由图可知，物距$ u_甲 = 40\mathrm{cm} - 20\mathrm{cm} = 20\mathrm{cm} $，像距$ v_甲 = 60\mathrm{cm} - 40\mathrm{cm} = 20\mathrm{cm} $，根据凸透镜成像规律，当$ u=v=2f $时成倒立等大实像，故$ 2f_甲=20\mathrm{cm} $，得$ f_甲=10\mathrm{cm} $，因此选项A（透镜甲焦距等于20cm）错误。
2. 透镜乙的焦距判断：更换透镜乙后，像距$ v=20\mathrm{cm} $不变，蜡烛左移则物距$ u＞20\mathrm{cm} $。根据凸透镜成像公式$ \frac{1}{f_乙} = \frac{1}{u} + \frac{1}{v} $，代入$ v=20\mathrm{cm} $得$ \frac{1}{f_乙} = \frac{1}{u} + \frac{1}{20} $。因$ u＞20\mathrm{cm} $，故$ \frac{1}{u}＜\frac{1}{20} $，则$ \frac{1}{f_乙}＜\frac{1}{10} $，即$ f_乙＞10\mathrm{cm} $，选项B正确。
3. 蜡烛移动距离判断：取$ f_乙=11\mathrm{cm} $，代入公式得$ \frac{1}{u}=\frac{1}{11}-\frac{1}{20}=\frac{9}{220} $，解得$ u≈24.4\mathrm{cm} $，蜡烛移动后位置为$ 40\mathrm{cm}-24.4\mathrm{cm}=15.6\mathrm{cm} $，移动距离$ s=20\mathrm{cm}-15.6\mathrm{cm}=4.4\mathrm{cm}＜10\mathrm{cm} $，故选项C错误。
4. 第二次成像性质判断：取$ f_乙=12\mathrm{cm} $，得$ u=30\mathrm{cm} $，此时$ u＞2f_乙=24\mathrm{cm} $，成倒立缩小实像，并非放大实像，选项D错误。
【答案】
B
【知识点】
凸透镜成像规律
【点评】
本题考查凸透镜成像规律的应用，核心是结合成像公式分析焦距范围、物像关系，需注意更换透镜后像距不变的条件，避免混淆焦距与成像性质的关联。
【难度系数】
0.5

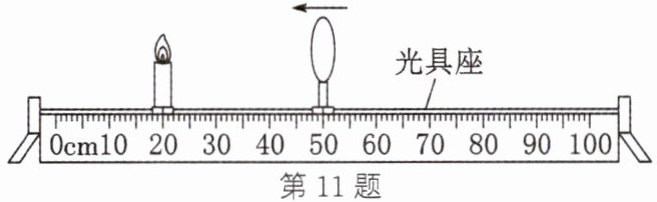

11. 如图所示，蜡烛位置不动，将凸透镜从图示位置开始向左移动，光屏（未画出）先后在凸透镜右侧的甲、乙两处得到烛焰清晰的像，且乙处的像比甲处大，则 （
A.凸透镜的焦距 $ f ＜ 15 \ \mathrm{cm} $
B.乙处烛焰的像是放大的
C.乙位置在甲位置的左侧
D.乙和甲的位置可能重合
D
）A.凸透镜的焦距 $ f ＜ 15 \ \mathrm{cm} $
B.乙处烛焰的像是放大的
C.乙位置在甲位置的左侧
D.乙和甲的位置可能重合
答案
11. D
解析
【分析】首先明确题目条件：蜡烛位置固定，凸透镜从图示位置向左移动，光屏在透镜右侧先后得到甲、乙两处清晰像，且乙处像更大。解题思路：回忆凸透镜成实像的规律（物距减小，像距增大，像变大），结合光路可逆原理，逐一分析各选项的正确性。
【解析】由图可知，初始物距为 $ 50\ \mathrm{cm} - 20\ \mathrm{cm} = 30\ \mathrm{cm} $。凸透镜成实像时，遵循“物近像远像变大”的规律，即物距减小，像距增大，像变大，因此乙处像更大对应像距更大，光屏位置更靠右。
选项A：无法仅根据成像情况确定焦距一定小于15cm，错误；
选项B：乙处像更大，但可能是缩小、等大或放大，取决于物距，不一定是放大，错误；
选项C：像大则像距大，乙处像距更大，应在甲的右侧，错误；
选项D：根据光路可逆，当凸透镜移动时，若物距和像距互换，可能出现甲、乙位置重合的情况，正确。
【答案】D
【知识点】凸透镜成像规律、光路可逆
【点评】本题考查凸透镜成像规律的应用，需结合物距、像距与像的大小关系，以及光路可逆分析，是光学的重点题型。
【难度系数】0.5
【解析】由图可知，初始物距为 $ 50\ \mathrm{cm} - 20\ \mathrm{cm} = 30\ \mathrm{cm} $。凸透镜成实像时，遵循“物近像远像变大”的规律，即物距减小，像距增大，像变大，因此乙处像更大对应像距更大，光屏位置更靠右。
选项A：无法仅根据成像情况确定焦距一定小于15cm，错误；
选项B：乙处像更大，但可能是缩小、等大或放大，取决于物距，不一定是放大，错误；
选项C：像大则像距大，乙处像距更大，应在甲的右侧，错误；
选项D：根据光路可逆，当凸透镜移动时，若物距和像距互换，可能出现甲、乙位置重合的情况，正确。
【答案】D
【知识点】凸透镜成像规律、光路可逆
【点评】本题考查凸透镜成像规律的应用，需结合物距、像距与像的大小关系，以及光路可逆分析，是光学的重点题型。
【难度系数】0.5

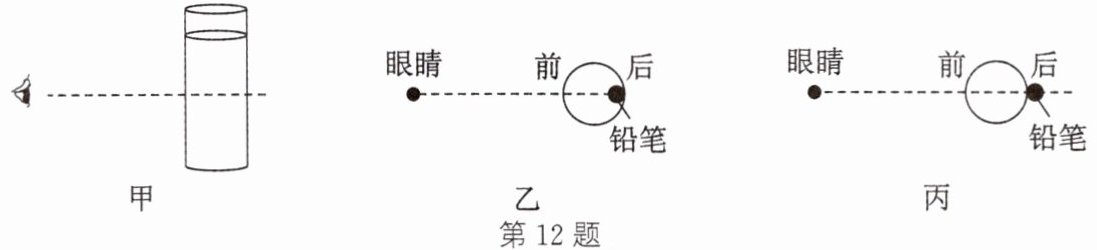

12.（2023·扬州）如图甲，在装有水的杯子里，小红将一支铅笔分别紧贴杯壁内、外竖直放置，两次都观察到铅笔放大的像，俯视图如图乙、丙所示。下列说法正确的是 （
A.图乙中铅笔向前移，像一直变小
B.图乙中铅笔向前移，像先变小后变大
C.图丙中铅笔向后移，像一直变大
D.图丙中铅笔向后移，像先变小后变大
A
）A.图乙中铅笔向前移，像一直变小
B.图乙中铅笔向前移，像先变小后变大
C.图丙中铅笔向后移，像一直变大
D.图丙中铅笔向后移，像先变小后变大
答案
12. A
解析
【分析】
装有水的圆柱形杯子相当于凸透镜，需结合凸透镜成像规律分析：当物体在凸透镜一倍焦距内时，成正立放大的虚像，且物距越小，虚像越小；当物体在一倍焦距外时，成实像，物距越大，实像越小。
图乙中铅笔在杯内，物距小于一倍焦距，向前移时物距减小，虚像变化符合虚像规律；图丙中铅笔在杯外，向后移时物距从小于一倍焦距逐渐增大到大于一倍焦距，需分阶段分析像的变化，据此判断选项。
【解析】
本题考查凸透镜成像规律的应用，装水的圆柱形杯子相当于凸透镜：
1. 分析图乙：铅笔紧贴杯壁内，物距小于凸透镜的一倍焦距，成正立放大的虚像。当铅笔向前移（靠近透镜，物距减小），根据凸透镜成虚像的特点：物距越小，虚像越小，因此像一直变小，故A正确，B错误。
2. 分析图丙：铅笔紧贴杯壁外，向后移（远离透镜，物距增大），物距从小于一倍焦距逐渐增大到大于一倍焦距：
物距小于一倍焦距时，成虚像，物距增大，虚像变大；
物距大于一倍焦距时，成实像，物距增大，实像变小；
因此像先变大后变小，故C、D错误。
【答案】
A
【知识点】
凸透镜成像规律
【点评】
本题结合生活场景考查凸透镜成像规律，关键是明确装水杯子相当于凸透镜，区分物体在一倍焦距内外时虚像、实像的变化规律，易错点是混淆虚像和实像的物距与像的大小关系。
【难度系数】
0.5
装有水的圆柱形杯子相当于凸透镜，需结合凸透镜成像规律分析：当物体在凸透镜一倍焦距内时，成正立放大的虚像，且物距越小，虚像越小；当物体在一倍焦距外时，成实像，物距越大，实像越小。
图乙中铅笔在杯内，物距小于一倍焦距，向前移时物距减小，虚像变化符合虚像规律；图丙中铅笔在杯外，向后移时物距从小于一倍焦距逐渐增大到大于一倍焦距，需分阶段分析像的变化，据此判断选项。
【解析】
本题考查凸透镜成像规律的应用，装水的圆柱形杯子相当于凸透镜：
1. 分析图乙：铅笔紧贴杯壁内，物距小于凸透镜的一倍焦距，成正立放大的虚像。当铅笔向前移（靠近透镜，物距减小），根据凸透镜成虚像的特点：物距越小，虚像越小，因此像一直变小，故A正确，B错误。
2. 分析图丙：铅笔紧贴杯壁外，向后移（远离透镜，物距增大），物距从小于一倍焦距逐渐增大到大于一倍焦距：
物距小于一倍焦距时，成虚像，物距增大，虚像变大；
物距大于一倍焦距时，成实像，物距增大，实像变小；
因此像先变大后变小，故C、D错误。
【答案】
A
【知识点】
凸透镜成像规律
【点评】
本题结合生活场景考查凸透镜成像规律，关键是明确装水杯子相当于凸透镜，区分物体在一倍焦距内外时虚像、实像的变化规律，易错点是混淆虚像和实像的物距与像的大小关系。
【难度系数】
0.5
