自主预习

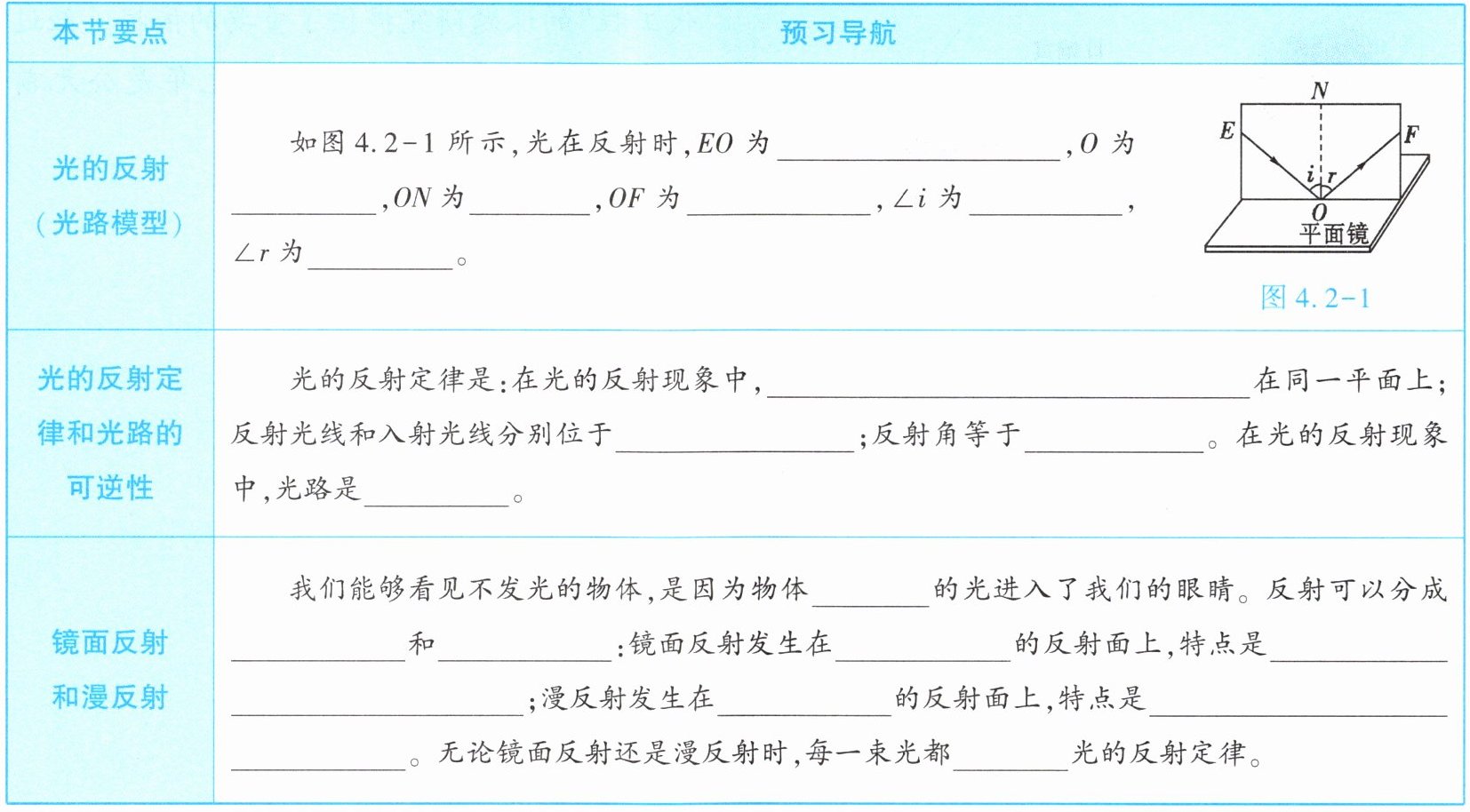

请同学们预习本节课教材内容，完成下表。
光的反射（光路模型）：如图4.2-1所示，光在反射时，EO为，O为，ON为，OF为，∠i为，∠r为。[图4.2-1]
光的反射定律和光路的可逆性：光的反射定律是：在光的反射现象中，在同一平面上；反射光线和入射光线分别位于；反射角等于。在光的反射现象中，光路是。
镜面反射和漫反射：我们能够看见不发光的物体，是因为物体的光进入了我们的眼睛。反射可以分成和：镜面反射发生在的反射面上，特点是；漫反射发生在的反射面上，特点是。无论镜面反射还是漫反射时，每一束光都光的反射定律。

1. 光路模型部分：EO为入射光线，O为入射点，ON为法线，OF为反射光线，∠i为入射角，∠r为反射角。
2. 光的反射定律部分：反射光线、入射光线和法线在同一平面上；反射光线和入射光线分别位于法线两侧；反射角等于入射角。在光的反射现象中，光路是可逆的。
3. 镜面反射和漫反射部分：我们能够看见不发光的物体，是因为物体反射的光进入了我们的眼睛。反射可以分成镜面反射和漫反射：镜面反射发生在平整光滑的反射面上，特点是平行光朝着一个方向反射；漫反射发生在凹凸不平的反射面上，特点是平行光向着四面八方反射。无论镜面反射还是漫反射时，每一束光都遵循光的反射定律。

【分析】这是光的反射章节的基础概念填空题，需结合教材中光的反射光路模型、反射定律、镜面反射与漫反射的相关知识点，逐一对应题目中的空进行填写，解题关键是准确记忆各基础概念的定义和内容。
【解析】1. 光路模型部分：根据光的反射光路定义，EO是射向反射面的光线，为入射光线；O是光线入射到反射面的点，为入射点；ON是垂直于反射面的辅助线，为法线；OF是反射后离开反射面的光线，为反射光线；∠i是入射光线与法线的夹角，为入射角；∠r是反射光线与法线的夹角，为反射角。2. 光的反射定律部分：回忆反射定律内容，反射光线、入射光线和法线在同一平面；反射光线和入射光线分别位于法线两侧；反射角等于入射角；光的反射现象中光路是可逆的。3. 镜面反射和漫反射部分：不发光物体能被看见是因为物体反射的光进入眼睛；反射分为镜面反射和漫反射；镜面反射发生在平整光滑的反射面上，特点是平行光朝着一个方向反射；漫反射发生在凹凸不平的反射面上，特点是平行光向着四面八方反射；无论哪种反射，每一束光都遵循光的反射定律。
【答案】入射光线；入射点；法线；反射光线；入射角；反射角；反射光线、入射光线和法线；法线两侧；入射角；可逆的；反射；镜面反射；漫反射；平整光滑；平行光朝着一个方向反射；凹凸不平；平行光向着四面八方反射；遵循
【知识点】光的反射光路模型、光的反射定律、镜面反射与漫反射
【点评】本题为光的反射章节的基础预习题，聚焦核心概念的考查，是掌握光的反射知识的基础，难度较低，适合预习阶段巩固知识点。
【难度系数】0.7

1. (★★)“愚溪眺雪”是永州八景之一，如图4.2-2所示，愚溪桥在水中的倒影清晰美丽。愚溪桥在水中形成倒影的原理是。

光的反射

【分析】要确定桥在水中倒影的形成原理，需明确平静的水面相当于平面镜，平面镜成像的本质是光的反射现象，因此可结合平面镜成像的原理分析该问题。
【解析】平静的水面可看作平面镜，桥在水中的倒影是桥经水面（平面镜）所成的虚像，而平面镜成像的原理是光的反射，所以愚溪桥在水中形成倒影的原理是光的反射。
【答案】光的反射
【知识点】光的反射、平面镜成像
【点评】本题结合生活中的常见倒影现象，考查光的反射的应用，属于光学基础题，侧重对基本原理的理解与应用。
【难度系数】0.2

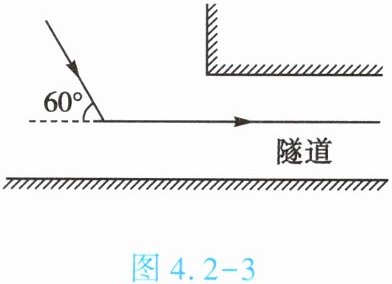

2. (★★)如图4.2-3所示，利用一块平面镜使太阳光水平射入隧道内，请你通过作图画出平面镜，并在图中标出反射角的度数。

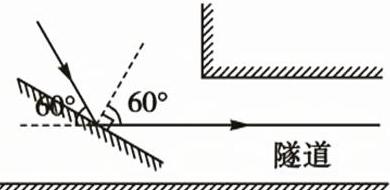

作图结果如所示，反射角标注为60°。

【分析】
要解决这个问题，需依据光的反射定律：反射角等于入射角，法线是入射光线与反射光线的角平分线，平面镜与法线垂直。首先明确入射光线和反射光线的位置，再通过确定角平分线找到法线，进而画出平面镜，最后标注反射角的度数。
【解析】
1. 确定入射光线与反射光线的夹角：入射光线与水平向左的虚线夹角为60°，反射光线水平向右，因此入射光线与反射光线的夹角为180°−60°=120°。
2. 作法线：根据反射定律，反射角等于入射角，所以法线是入射光线与反射光线夹角的角平分线，此时入射角和反射角均为120°÷2=60°。
3. 作平面镜：过入射点作垂直于法线的直线，即为所需的平面镜，在法线与反射光线的夹角处标注反射角的度数60°。
【答案】
作图结果如所示，反射角标注为60°。
【知识点】
光的反射定律、平面镜作图
【点评】
本题考查光的反射定律的实际应用，核心是利用反射角等于入射角确定法线位置，进而画出平面镜，需掌握反射定律的作图方法，属于基础光学作图题。
【难度系数】
0.5

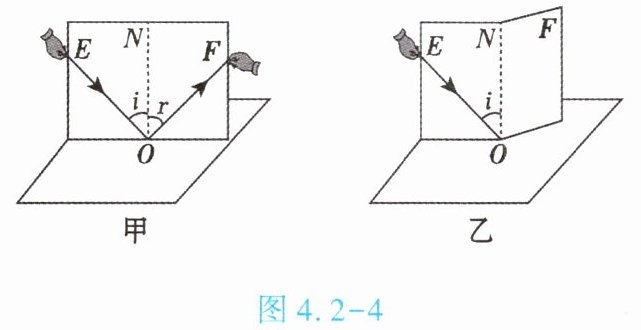

3.(★★★)小明利用如图4.2-4装置探究光反射时的规律。
(1)如图甲所示,实验时,把一个平面镜放在水平桌面上,再把白色纸板ENF(右侧可绕ON翻折)竖直地立在平面镜上,纸板上的直线ON应于镜面。使一束光贴着纸板沿某一角度射到O点,光在纸板上发生(填“镜面”或“漫”)反射,呈现径迹。光经平面镜反射,沿另一个方向射出。
(2)改变光束入射的角度,多做几次,换用不同颜色的笔记录每次光的径迹。取下纸板,用量角器测量ON两侧的∠i和∠r,是为了;根据实验结论可知:当入射光EO与平面镜夹角为50°时,反射角为。
(3)让光沿图甲中FO方向照射到镜面,它会沿着OE方向射出。这表明:在光的反射现象中,光路是的。
(4)如图乙所示,把纸板ENF右侧绕ON向前折或向后折,在右侧纸板上看不到反射光。这表明:在反射现象中,反射光线、入射光线和法线都在内。

(1) 垂直；漫
(2) 寻找普遍规律；40°
(3) 可逆
(4) 同一平面

【分析】
本题是探究光反射时规律的实验题，需结合实验操作要求、光的反射定律的内容分析各问题：
1. 第一问：法线ON需垂直镜面，才能保证测量角度的准确性；粗糙纸板使光发生漫反射，让各个方向都能看到光路。
2. 第二问：多次测量入射角和反射角是为了避免偶然性，寻找普遍规律；入射光与镜面夹角已知时，先计算入射角，再根据反射角等于入射角得出结果。
3. 第三问：光沿原反射路径入射，会沿原入射路径射出，说明光路可逆。
4. 第四问：折转纸板后看不到反射光，说明反射光线、入射光线和法线需在同一平面内。
【解析】
(1) 实验中，法线ON应垂直于镜面，这样才能准确对应光的反射定律中“法线”的定义；白色纸板表面粗糙，光在上面发生漫反射，使不同位置都能观察到光的径迹，故依次填垂直、漫。
(2) 多次改变入射角度并测量∠i和∠r，是为了寻找光反射时的普遍规律，避免单次实验的偶然性；当入射光EO与平面镜夹角为50°时，入射角为90°-50°=40°，根据光的反射定律，反射角等于入射角，所以反射角为40°。
(3) 光沿FO方向入射，反射后沿OE方向射出，说明在光的反射现象中，光路是可逆的。
(4) 将右侧纸板绕ON折转后，两侧纸板不在同一平面，此时看不到反射光，表明反射光线、入射光线和法线都在同一平面内。
【答案】
(1) 垂直；漫
(2) 寻找普遍规律；40°
(3) 可逆
(4) 同一平面
【知识点】
光的反射定律；实验探究光的反射规律
【点评】
本题考查光的反射规律的实验操作与结论，是光学基础实验题，需掌握实验注意事项和光的反射定律内容，难度适中。
【难度系数】
0.6
