16. 在“探究电流与电阻的关系”实验中,根据实验数据绘制的 $ I-R $ 图像如图所示.由图像可知:图中阴影部分的面积表示的物理量是
电压
(选填“电流”“电压”或“电阻”),其值为3V
.答案
电压；3V
解析
在“探究电流与电阻的关系”实验中，需控制电阻两端电压不变。由图像可知，阴影部分为矩形，其面积等于电流I与电阻R的乘积。根据欧姆定律$I = \frac{U}{R}$，可得$U = IR$，故阴影部分面积表示电压。选取图像中一点，如$R = 5\Omega$时，$I = 0.6A$，则$U = IR = 0.6A×5\Omega = 3V$。
17. 利用如图甲所示的装置做“探究水沸腾时温度变化的特点”实验.
(1)按规范组装器材,在安装温度计时,玻璃泡碰到了烧杯底,此时应适当将
(2)实验前,向烧杯中倒入热水而不是冷水,这样做是为了
(3)由实验数据绘制出温度随时间变化的图像,如图乙所示.分析图像可知:水的沸点是
(1)按规范组装器材,在安装温度计时,玻璃泡碰到了烧杯底,此时应适当将
A 处向上
(选填“A 处向上”或“B 处向下”)调整.(2)实验前,向烧杯中倒入热水而不是冷水,这样做是为了
减少加热时间
.(3)由实验数据绘制出温度随时间变化的图像,如图乙所示.分析图像可知:水的沸点是
98
℃,还可获得的信息有水在沸腾过程中温度保持不变
.(写出一条即可.)答案
(1) A 处向上
(2) 减少加热时间
(3) 98；水在沸腾过程中温度保持不变
(2) 减少加热时间
(3) 98；水在沸腾过程中温度保持不变

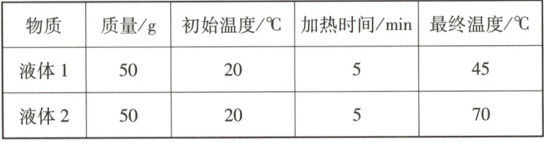

18. 为比较两种液体的吸热能力,小军用图甲中两个相同的装置做实验,实验器材还有天平和钟表.收集的实验数据记录如表.
(1)某时刻温度计的示数如图乙所示,此温度值是
(2)实验中,用
(3)通过分析表中数据可知,
(4)若液体 1 为水,则液体 2 的比热容为
(1)某时刻温度计的示数如图乙所示,此温度值是
26
℃.(2)实验中,用
加热时间
间接反映液体吸收热量的多少.(3)通过分析表中数据可知,
液体1
(选填“液体 1”或“液体 2”)的吸热能力较强.(4)若液体 1 为水,则液体 2 的比热容为
$ 2.1 × 10^3 \, \mathrm{J/(kg·℃)} $
.[已知 $ c_{水}=4.2×10^3 $ J/(kg·℃).]答案
(1) 26
(2) 加热时间
(3) 液体1
(4) $ 2.1 × 10^3 \, \mathrm{J/(kg·℃)} $
(2) 加热时间
(3) 液体1
(4) $ 2.1 × 10^3 \, \mathrm{J/(kg·℃)} $
