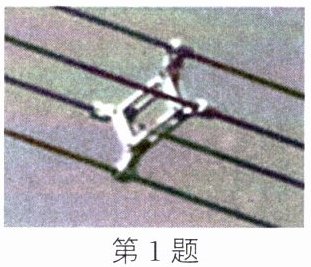

1. 如图所示为四根高压输电线上的一个装置,它的作用是将四根导线并联起来。由此可知,装置应该属于(导体/绝缘体),利用这个装置把四根导线固定起来,相当于增大了,从而(增大/减小)了输电导线的电阻,这样就能大大减少输电线上电能的损失。

导体 横截面积 减小

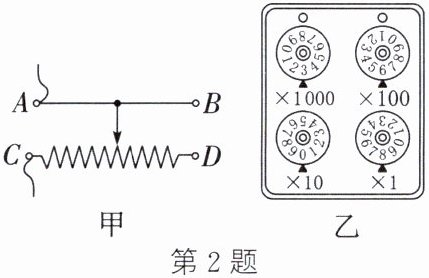

2. 滑动变阻器是通过改变接入电路中电阻丝的来改变电阻的。如图甲所示,当滑片向C端移动时,它的电阻值(变大/不变/变小)。电阻箱是一种能够表示出电阻值的变阻器,如图乙中电阻箱的读数是Ω。它能得到的最大电阻值是Ω。

长度 变小 3608 9999

3. 在一段电阻不变的导体两端加20V的电压时,通过的电流为1A；现在把该导体两端的电压变为5V,则此时通过该导体的电流和它的电阻分别为()
A.0.25A,20Ω
B.1A,20Ω
C.0.4A,10Ω
D.1A,10Ω

A

解：由欧姆定律 $ I = \frac{U}{R} $ 可得，导体的电阻 $ R = \frac{U_1}{I_1} = \frac{20\mathrm{V}}{1\mathrm{A}} = 20\Omega $。
电阻是导体本身的性质，与电压无关，当电压变为 $ 5\mathrm{V} $ 时，电阻仍为 $ 20\Omega $。
此时通过导体的电流 $ I_2 = \frac{U_2}{R} = \frac{5\mathrm{V}}{20\Omega} = 0.25\mathrm{A} $。
答案：A

4. 若加在定值电阻两端的电压从9V减小到6V,通过的电流相应变化了0.3A,则这个电阻的阻值为()
A.30Ω
B.20Ω
C.10Ω
D.5Ω

C

解：设电阻的阻值为$R$。
根据欧姆定律$I = \frac{U}{R}$，电压为$9V$时的电流$I_1=\frac{9V}{R}$，电压为$6V$时的电流$I_2=\frac{6V}{R}$。
电流变化量$\Delta I = I_1 - I_2 = 0.3A$，即$\frac{9V}{R}-\frac{6V}{R}=0.3A$。
化简得$\frac{3V}{R}=0.3A$，解得$R = \frac{3V}{0.3A}=10\Omega$。
答案：C

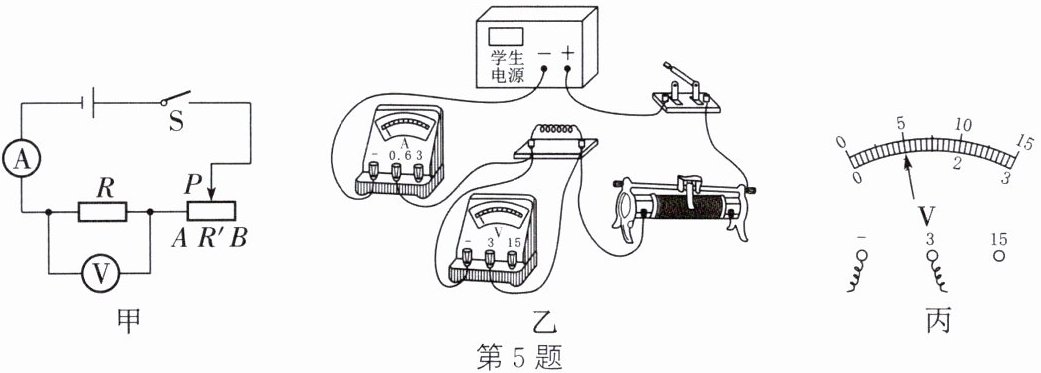

5. (2025·无锡模拟)用如图甲所示的电路探究“电流与电阻的关系”,电源电压为3V保持不变,滑动变阻器的规格是“30Ω 1A”,阻值为5Ω、10Ω、15Ω、20Ω的电阻各一个,满足测量需求的电流表、电压表各一个。

(1)按图甲所示的电路图,正确连接图乙的实物电路,闭合开关S前,滑动变阻器的滑片P应移到______(/A)端,闭合开关后发现电流表无示数,电压表示数约为3V,故障原因可能是______()。
(2)探究“电流与电阻的关系”的实验步骤如下：
① 在电路中接入阻值为5Ω的定值电阻,移动滑动变阻器的滑片,使得电压表示数如图丙所示,读数$ U_0 = $______()V,记录电流表示数。
② 用10Ω的定值电阻替换5Ω的定值电阻再闭合开关,他应该将滑动变阻器的阻值______()，这样操作的目的是______(),再记录电流表示数。
③ 用20Ω的定值电阻替换15Ω的定值电阻再闭合开关,他调节滑动变阻器的阻值,发现电压表示数始终不能调为$ U_0 $。为完成四次探究,实验中需要滑动变阻器的最大阻值至少为______()Ω,如果只调整电压表的示数,那么应控制电压表示数$ U_0 $的范围为______()。

(1) B 定值电阻断路 (2) ① 1 ② 调大 保持定值电阻两端电压不变 ③ 40 1.2~3V
