6.一个电路中的开关同时控制两盏灯，用电压表分别测两盏灯两端的电压，发现电压表的示数相等，则这两盏灯的关系是（）
A.一定是串联
B.一定是并联
C.可能是串联，也可能是并联
D.一定不是串联
A.一定是串联
B.一定是并联
C.可能是串联，也可能是并联
D.一定不是串联
答案
C
解析
①若两灯并联，并联电路各支路两端电压相等，干路开关可同时控制两盏灯，满足题设条件；②若两灯串联，当两灯规格完全相同时，根据串联分压规律，两灯分得的电压相等，串联电路的开关也可同时控制两盏灯，同样满足题设条件。因此这两盏灯可能是串联，也可能是并联。
7.如图所示,在探究串联电路电压的关系时,闭合开关S后,电压表$\mathrm{V}_1$的示数是2.5 V,电压表$\mathrm{V}_2$的示数是3.8 V,则电压表$\mathrm{V}_3$的示数是 ()
A.1.3 V
B.2.5 V
C.3.8 V
D.6.3 V
A.1.3 V
B.2.5 V
C.3.8 V
D.6.3 V
答案
D
解析
由图可知，灯泡L₁、L₂串联，电压表V₁测量L₁两端的电压，电压表V₂测量L₂两端的电压，电压表V₃测量电源总电压。根据串联电路的电压规律：串联电路的总电压等于各部分电路两端电压之和，可得电压表V₃的示数为U=U₁+U₂=2.5V+3.8V=6.3V。

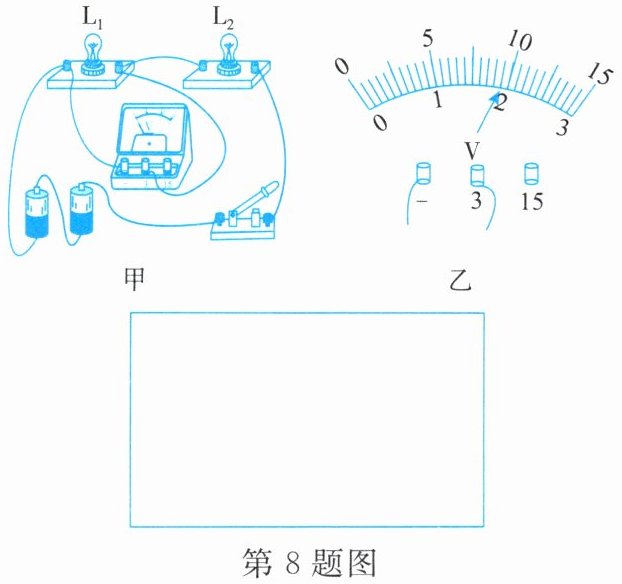

8. 贝贝在探究串联电路电压特点的实验时，连接好的实物电路图如图甲所示，请你协助完成实验。
(1)在方框内画出与图甲对应的电路图，并在电路图中标上L₁、L₂。
(2)闭合开关后，贝贝发现L₁、L₂均不发光，电压表有示数且大小接近3 V，则电路中出现的故障可能是L₁发生了（选填“短路”或“断路”）。
(3)排除故障后，在某次测量时，电压表的示数如图乙所示，此时L₁两端的电压为V。
(1)在方框内画出与图甲对应的电路图，并在电路图中标上L₁、L₂。
(2)闭合开关后，贝贝发现L₁、L₂均不发光，电压表有示数且大小接近3 V，则电路中出现的故障可能是L₁发生了（选填“短路”或“断路”）。
(3)排除故障后，在某次测量时，电压表的示数如图乙所示，此时L₁两端的电压为V。
答案
解：
(1) 电路图绘制：电流从电源正极出发，依次经过开关、L₂、L₁回到电源负极，电压表并联在L₁两端，在对应元件旁标注L₁、L₂即可。
(2) 断路
(3) 1.9
(1) 电路图绘制：电流从电源正极出发，依次经过开关、L₂、L₁回到电源负极，电压表并联在L₁两端，在对应元件旁标注L₁、L₂即可。
(2) 断路
(3) 1.9

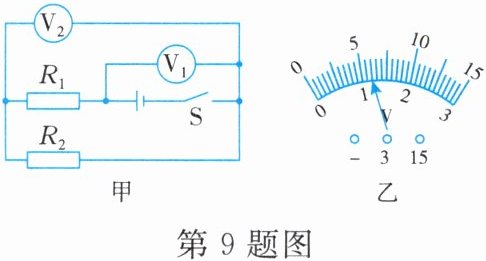

9.在如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电阻$R_1$和$R_2$两端的电压分别为（）
A.4.8 V,1.2 V
B.6 V,1.2 V
C.1.2 V,6 V
D.1.2 V,4.8 V
A.4.8 V,1.2 V
B.6 V,1.2 V
C.1.2 V,6 V
D.1.2 V,4.8 V
答案
A
解析
由图甲可知，电阻$R_1$与$R_2$串联，电压表$V_1$测电源总电压，电压表$V_2$测$R_2$两端的电压。根据串联电路电压规律，总电压大于各部分电路电压，因此$V_1$选用0~15V量程，分度值0.5V，读数为6V；$V_2$选用0~3V量程，分度值0.1V，读数为1.2V，即$R_2$两端电压为1.2V。则$R_1$两端电压$U_1=U_{\mathrm{总}}-U_2=6\,\mathrm{V}-1.2\,\mathrm{V}=4.8\,\mathrm{V}$。
10.如图所示，当$\mathrm{S}_1$闭合、$\mathrm{S}_2$断开时，电压表示数为2.5 V；当$\mathrm{S}_1$断开、$\mathrm{S}_2$闭合时，电压表示数为6 V。灯泡$\mathrm{L}_1$两端的电压为V，灯泡$\mathrm{L}_2$两端的电压为V。
答案
$\boldsymbol{2.5}$；$\boldsymbol{3.5}$
解析
解：由电路分析可知，灯泡$\mathrm{L}_1$、$\mathrm{L}_2$串联。
当$\mathrm{S}_1$闭合、$\mathrm{S}_2$断开时，电压表并联在$\mathrm{L}_1$两端，测量$\mathrm{L}_1$两端的电压，因此$U_1=2.5\ \mathrm{V}$。
当$\mathrm{S}_1$断开、$\mathrm{S}_2$闭合时，电压表并联在电源两端，测量电源总电压，即电源电压$U=6\ \mathrm{V}$。
根据串联电路总电压等于各部分电路两端电压之和的规律，可得$\mathrm{L}_2$两端的电压：
$U_2 = U - U_1 = 6\ \mathrm{V} - 2.5\ \mathrm{V} = 3.5\ \mathrm{V}$。
最终
当$\mathrm{S}_1$闭合、$\mathrm{S}_2$断开时，电压表并联在$\mathrm{L}_1$两端，测量$\mathrm{L}_1$两端的电压，因此$U_1=2.5\ \mathrm{V}$。
当$\mathrm{S}_1$断开、$\mathrm{S}_2$闭合时，电压表并联在电源两端，测量电源总电压，即电源电压$U=6\ \mathrm{V}$。
根据串联电路总电压等于各部分电路两端电压之和的规律，可得$\mathrm{L}_2$两端的电压：
$U_2 = U - U_1 = 6\ \mathrm{V} - 2.5\ \mathrm{V} = 3.5\ \mathrm{V}$。
最终
11. 如图所示，灯泡$\mathrm{L}_1$与灯泡$\mathrm{L}_2$串联，先用电压表测灯泡$\mathrm{L}_1$两端的电压。在测灯泡$\mathrm{L}_2$两端电压时，小明和小丽分别采取两种不同的方法来直接测量灯泡$\mathrm{L}_2$两端的电压。请你对他们的做法进行评价。
(1) 小明:只将电压表接A的一端改接C，这种接法（选填“正确”或“不正确”），理由是。
(2) 小丽:只将电压表接B的一端改接C，这种接法（选填“正确”或“不正确”），理由是。
(3) 教室内的两盏日光灯都在正常工作，其中一盏灯$\mathrm{L}_1$很亮，另一盏灯$\mathrm{L}_2$很暗，则灯$\mathrm{L}_1$、$\mathrm{L}_2$两端的电压$U_1$、$U_2$的关系为（填字母）。
A. $U_1＞U_2$ B. $U_1=U_2$
C. $U_1＜U_2$ D. 无法确定
(1) 小明:只将电压表接A的一端改接C，这种接法（选填“正确”或“不正确”），理由是。
(2) 小丽:只将电压表接B的一端改接C，这种接法（选填“正确”或“不正确”），理由是。
(3) 教室内的两盏日光灯都在正常工作，其中一盏灯$\mathrm{L}_1$很亮，另一盏灯$\mathrm{L}_2$很暗，则灯$\mathrm{L}_1$、$\mathrm{L}_2$两端的电压$U_1$、$U_2$的关系为（填字母）。
A. $U_1＞U_2$ B. $U_1=U_2$
C. $U_1＜U_2$ D. 无法确定
答案
解：
(1) 不正确；电压表的正负接线柱接反，指针会反向偏转，无法正确测量L2两端的电压
(2) 不正确；电压表并联在电源两端，测量的是电源总电压，没有并联在L2两端，无法测出L2两端的电压
(3) B
(1) 不正确；电压表的正负接线柱接反，指针会反向偏转，无法正确测量L2两端的电压
(2) 不正确；电压表并联在电源两端，测量的是电源总电压，没有并联在L2两端，无法测出L2两端的电压
(3) B
