9.某同学用蜡烛、凸透镜、光屏、光具座等器材做“探究凸透镜成像规律”的实验.
(1)该实验需要将烛焰、凸透镜和光屏的中心调节在同一高度,这样做的目的是

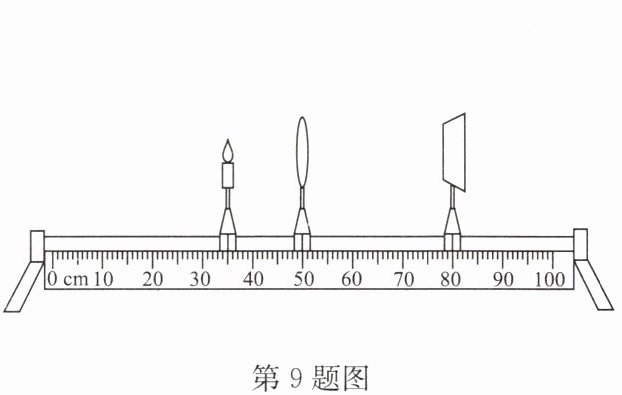

(2)实验过程中,蜡烛、凸透镜、光屏的位置如图所示,在光屏上呈现一个清晰的倒立、
(3)实验过程中,燃烧的蜡烛变短了,可将凸透镜的高度调
甲 乙
(1)该实验需要将烛焰、凸透镜和光屏的中心调节在同一高度,这样做的目的是
使像成在光屏的中央位置
.(2)实验过程中,蜡烛、凸透镜、光屏的位置如图所示,在光屏上呈现一个清晰的倒立、
放大
的实像.若将蜡烛向左移动一段距离,光屏上的像变模糊,只需把光屏向左
移动,会再次得到清晰的像.(3)实验过程中,燃烧的蜡烛变短了,可将凸透镜的高度调
低
(选填“高”或“低”),使像再次呈现在光屏的中央.甲 乙
答案
9.(1)使像成在光屏的中央位置 (2)放大 左 (3)低
解析
【分析】
本题围绕“探究凸透镜成像规律”实验展开，需分三小问逐一分析：
1. 第(1)问：回忆实验操作要求，调节烛焰、凸透镜、光屏中心同一高度，目的是让像落在光屏中央，便于观察。
2. 第(2)问：先计算物距、像距，结合凸透镜成像规律判断像的性质；再根据物距变化时“物远像近像变小”的规律，确定光屏移动方向。
3. 第(3)问：蜡烛变短后烛焰下移，根据过光心的光线传播方向不变，像会上移，需调节凸透镜高度使像回到光屏中央。
【解析】
(1) 在“探究凸透镜成像规律”实验中，将烛焰、凸透镜和光屏的中心调节在同一高度，是为了使烛焰的像成在光屏的中央位置，便于观察像的性质。
(2) 由图可知，物距$ u = 50\mathrm{cm} - 35\mathrm{cm} = 15\mathrm{cm} $，像距$ v = 80\mathrm{cm} - 50\mathrm{cm} = 30\mathrm{cm} $，此时物距小于像距，根据凸透镜成像规律，当$ f ＜ u ＜ 2f $时，成倒立、放大的实像，符合图中成像特点；若将蜡烛向左移动，物距增大，根据“物远像近像变小”，像距会减小，因此需把光屏向左移动，才能再次得到清晰的像。
(3) 蜡烛变短后，烛焰位置下移，根据过凸透镜光心的光线传播方向不变，像会向上移动到光屏上方；要使像回到光屏中央，需将凸透镜的高度调低，让像向下移动至光屏中央。
【答案】
9.(1)使像成在光屏的中央位置 (2)放大 左 (3)低
【知识点】
凸透镜成像规律、凸透镜实验操作
【点评】
本题考查凸透镜成像实验的基础操作与规律应用，属于光学实验的常规题型，需学生熟练掌握实验要点和成像规律，难度适中。
【难度系数】
0.6
本题围绕“探究凸透镜成像规律”实验展开，需分三小问逐一分析：
1. 第(1)问：回忆实验操作要求，调节烛焰、凸透镜、光屏中心同一高度，目的是让像落在光屏中央，便于观察。
2. 第(2)问：先计算物距、像距，结合凸透镜成像规律判断像的性质；再根据物距变化时“物远像近像变小”的规律，确定光屏移动方向。
3. 第(3)问：蜡烛变短后烛焰下移，根据过光心的光线传播方向不变，像会上移，需调节凸透镜高度使像回到光屏中央。
【解析】
(1) 在“探究凸透镜成像规律”实验中，将烛焰、凸透镜和光屏的中心调节在同一高度，是为了使烛焰的像成在光屏的中央位置，便于观察像的性质。
(2) 由图可知，物距$ u = 50\mathrm{cm} - 35\mathrm{cm} = 15\mathrm{cm} $，像距$ v = 80\mathrm{cm} - 50\mathrm{cm} = 30\mathrm{cm} $，此时物距小于像距，根据凸透镜成像规律，当$ f ＜ u ＜ 2f $时，成倒立、放大的实像，符合图中成像特点；若将蜡烛向左移动，物距增大，根据“物远像近像变小”，像距会减小，因此需把光屏向左移动，才能再次得到清晰的像。
(3) 蜡烛变短后，烛焰位置下移，根据过凸透镜光心的光线传播方向不变，像会向上移动到光屏上方；要使像回到光屏中央，需将凸透镜的高度调低，让像向下移动至光屏中央。
【答案】
9.(1)使像成在光屏的中央位置 (2)放大 左 (3)低
【知识点】
凸透镜成像规律、凸透镜实验操作
【点评】
本题考查凸透镜成像实验的基础操作与规律应用，属于光学实验的常规题型，需学生熟练掌握实验要点和成像规律，难度适中。
【难度系数】
0.6
10.在“探究凸透镜成实像的大小与物距的关系”实验中，物体指的是
烛焰
（选填“烛焰”或“蜡烛”）；凸透镜固定不动，通过移动物体来改变物距，那么实像与物体的运动方向相同
（选填“相同”或“相反”）。答案
10.烛焰 相同
解析
【分析】
本题考查凸透镜成实像实验的相关知识，分为两个空的判断：第一空需明确实验中作为成像物体的是烛焰而非蜡烛，因为蜡烛本身不发光，烛焰是发光且轮廓清晰的部分，能在光屏上成清晰的像；第二空需结合凸透镜成实像的规律，判断实像与物体的运动方向，根据规律，凸透镜成实像时，物体移动，实像会向同一方向移动，故运动方向相同。
【解析】
1. 在探究凸透镜成实像的实验中，成像物体需要是能清晰发光的部分，蜡烛是固态的蜡，本身不发光，烛焰是蜡烛燃烧产生的发光部分，能作为成像的物体，因此第一空填“烛焰”；
2. 根据凸透镜成实像的规律，当凸透镜固定时，移动物体改变物距，实像的位置会随物体向同一方向移动，例如物体向透镜靠近（向右移动），实像会向远离透镜的方向（向右）移动，因此实像与物体的运动方向相同，第二空填“相同”。
【答案】
烛焰 相同
【知识点】
凸透镜成像规律；实验探究：凸透镜成像
【点评】
本题为凸透镜成像实验的基础题，考查实验细节和成像规律的应用，难度较低，学生只要掌握实验操作要点和实像的运动规律即可解答。
【难度系数】
0.6
本题考查凸透镜成实像实验的相关知识，分为两个空的判断：第一空需明确实验中作为成像物体的是烛焰而非蜡烛，因为蜡烛本身不发光，烛焰是发光且轮廓清晰的部分，能在光屏上成清晰的像；第二空需结合凸透镜成实像的规律，判断实像与物体的运动方向，根据规律，凸透镜成实像时，物体移动，实像会向同一方向移动，故运动方向相同。
【解析】
1. 在探究凸透镜成实像的实验中，成像物体需要是能清晰发光的部分，蜡烛是固态的蜡，本身不发光，烛焰是蜡烛燃烧产生的发光部分，能作为成像的物体，因此第一空填“烛焰”；
2. 根据凸透镜成实像的规律，当凸透镜固定时，移动物体改变物距，实像的位置会随物体向同一方向移动，例如物体向透镜靠近（向右移动），实像会向远离透镜的方向（向右）移动，因此实像与物体的运动方向相同，第二空填“相同”。
【答案】
烛焰 相同
【知识点】
凸透镜成像规律；实验探究：凸透镜成像
【点评】
本题为凸透镜成像实验的基础题，考查实验细节和成像规律的应用，难度较低，学生只要掌握实验操作要点和实像的运动规律即可解答。
【难度系数】
0.6

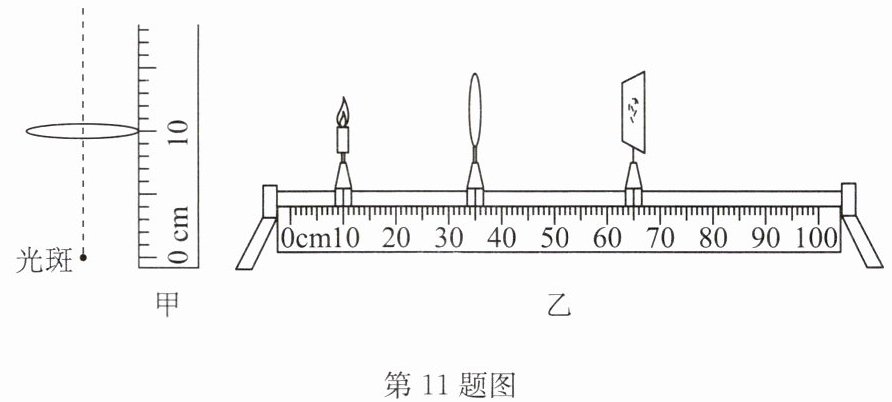

11.(2024·徐州一模)在“探究凸透镜成像的规律”实验中,将凸透镜正对太阳光,调节凸透镜下方白纸的位置,直至白纸上出现一最小、最亮的光斑,如图甲所示,则该透镜的焦距为
10.0
cm.如图乙所示,蜡烛和凸透镜的位置不变,此时应将光屏向左
(选填“左”或“右”)移动才能得到清晰的像;光屏上得到清晰的像后,若保持蜡烛和光屏的位置不变,仅将凸透镜更换成另一个焦距相同、直径更大的凸透镜,此时光屏上像的大小与原来的像对比应不变
(选填“变大”“变小”或“不变”).答案
11.10.0 左 不变
解析
【分析】
首先利用平行光聚焦法测量凸透镜焦距，凸透镜正对太阳光时，最小最亮的光斑到透镜的距离即为焦距，从图甲读取对应刻度得到焦距；接着分析图乙中物距，结合凸透镜成像规律判断像距范围，确定光屏移动方向；最后明确像的大小由物距和像距决定，更换焦距相同的凸透镜时，物像距不变，像的大小不变。
【解析】
1. 测量焦距：图甲中，凸透镜位于刻度尺10.0cm刻度处，光斑位于0cm刻度处，因此凸透镜的焦距$f=10.0\mathrm{cm}-0\mathrm{cm}=10.0\mathrm{cm}$。
2. 判断光屏移动方向：图乙中，蜡烛在10cm刻度处，凸透镜在35cm刻度处，物距$u=35\mathrm{cm}-10\mathrm{cm}=25\mathrm{cm}$，已知$f=10\mathrm{cm}$，则$u＞2f$。根据凸透镜成像规律，此时像距应满足$f＜v＜2f$（即$10\mathrm{cm}＜v＜20\mathrm{cm}$）。当前光屏在65cm刻度处，像距$v=65\mathrm{cm}-35\mathrm{cm}=30\mathrm{cm}$，大于$2f$，因此需将光屏向左移动，使像距处于$10\mathrm{cm}~20\mathrm{cm}$之间，才能得到清晰的像。
3. 像的大小变化：像的大小由物距和像距决定，更换的凸透镜焦距相同，蜡烛和光屏位置不变（物距、像距均不变），因此光屏上像的大小与原来相比不变，仅亮度会变亮。
【答案】
10.0 左 不变
【知识点】
凸透镜焦距测量、凸透镜成像规律、凸透镜成像特点
【点评】
本题考查凸透镜成像规律的基础应用，需掌握平行光测焦距的方法，结合物距与焦距的关系判断像距范围，明确像的大小仅由物距和像距决定，与凸透镜直径无关，属于常规基础题。
【难度系数】
0.6
首先利用平行光聚焦法测量凸透镜焦距，凸透镜正对太阳光时，最小最亮的光斑到透镜的距离即为焦距，从图甲读取对应刻度得到焦距；接着分析图乙中物距，结合凸透镜成像规律判断像距范围，确定光屏移动方向；最后明确像的大小由物距和像距决定，更换焦距相同的凸透镜时，物像距不变，像的大小不变。
【解析】
1. 测量焦距：图甲中，凸透镜位于刻度尺10.0cm刻度处，光斑位于0cm刻度处，因此凸透镜的焦距$f=10.0\mathrm{cm}-0\mathrm{cm}=10.0\mathrm{cm}$。
2. 判断光屏移动方向：图乙中，蜡烛在10cm刻度处，凸透镜在35cm刻度处，物距$u=35\mathrm{cm}-10\mathrm{cm}=25\mathrm{cm}$，已知$f=10\mathrm{cm}$，则$u＞2f$。根据凸透镜成像规律，此时像距应满足$f＜v＜2f$（即$10\mathrm{cm}＜v＜20\mathrm{cm}$）。当前光屏在65cm刻度处，像距$v=65\mathrm{cm}-35\mathrm{cm}=30\mathrm{cm}$，大于$2f$，因此需将光屏向左移动，使像距处于$10\mathrm{cm}~20\mathrm{cm}$之间，才能得到清晰的像。
3. 像的大小变化：像的大小由物距和像距决定，更换的凸透镜焦距相同，蜡烛和光屏位置不变（物距、像距均不变），因此光屏上像的大小与原来相比不变，仅亮度会变亮。
【答案】
10.0 左 不变
【知识点】
凸透镜焦距测量、凸透镜成像规律、凸透镜成像特点
【点评】
本题考查凸透镜成像规律的基础应用，需掌握平行光测焦距的方法，结合物距与焦距的关系判断像距范围，明确像的大小仅由物距和像距决定，与凸透镜直径无关，属于常规基础题。
【难度系数】
0.6

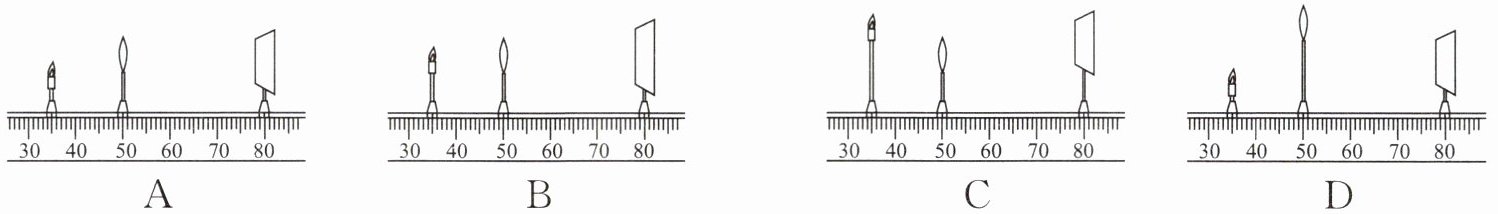

12.在“探究凸透镜成像的规律”实验中,首先需调整蜡烛、凸透镜和光屏,使实验时烛焰和光屏的中心位于凸透镜的主光轴上,以下情形属于已经调好的是（
B
）答案
12.B
解析
【分析】
要判断实验装置是否调整好，需明确“探究凸透镜成像规律”的实验要求：需使烛焰、凸透镜、光屏三者的中心位于同一高度（即都在凸透镜的主光轴上），这样才能保证像成在光屏的中央。需逐一检查四个选项中三者中心的高度是否一致。
【解析】
逐一分析各选项：
选项A：烛焰中心、凸透镜中心、光屏中心不在同一高度，烛焰中心偏低，不符合调整要求；
选项B：烛焰中心、凸透镜中心、光屏中心三者在同一高度，均位于凸透镜的主光轴上，符合实验调整要求；
选项C：烛焰中心明显高于凸透镜中心，三者不在同一高度，不符合调整要求；
选项D：烛焰中心低于凸透镜中心，三者不在同一高度，不符合调整要求。
综上，符合要求的是B选项。
【答案】
B
【知识点】
凸透镜成像实验装置调整
【点评】
本题考查凸透镜成像实验的基础调整要求，核心是三者中心共轴，属于实验操作的基础考点，难度较低。
【难度系数】
0.3
要判断实验装置是否调整好，需明确“探究凸透镜成像规律”的实验要求：需使烛焰、凸透镜、光屏三者的中心位于同一高度（即都在凸透镜的主光轴上），这样才能保证像成在光屏的中央。需逐一检查四个选项中三者中心的高度是否一致。
【解析】
逐一分析各选项：
选项A：烛焰中心、凸透镜中心、光屏中心不在同一高度，烛焰中心偏低，不符合调整要求；
选项B：烛焰中心、凸透镜中心、光屏中心三者在同一高度，均位于凸透镜的主光轴上，符合实验调整要求；
选项C：烛焰中心明显高于凸透镜中心，三者不在同一高度，不符合调整要求；
选项D：烛焰中心低于凸透镜中心，三者不在同一高度，不符合调整要求。
综上，符合要求的是B选项。
【答案】
B
【知识点】
凸透镜成像实验装置调整
【点评】
本题考查凸透镜成像实验的基础调整要求，核心是三者中心共轴，属于实验操作的基础考点，难度较低。
【难度系数】
0.3
13.关于成像，下列说法错误的是（
A.平面镜成的都是虚像
B.凸透镜成的都是实像
C.凸透镜可以成缩小的像，也可以成放大的像
D.凸透镜可以成倒立的像，也可以成正立的像
B
）A.平面镜成的都是虚像
B.凸透镜成的都是实像
C.凸透镜可以成缩小的像，也可以成放大的像
D.凸透镜可以成倒立的像，也可以成正立的像
答案
13.B
解析
【分析】
本题考查平面镜和凸透镜的成像规律，解题思路是逐一分析每个选项，结合成像的相关知识判断说法的正误，找出错误的选项。需回忆平面镜成像特点、凸透镜成像的不同情况，再对应各选项逐一验证。
【解析】
逐一分析各选项：
1. 选项A：平面镜成像的原理是光的反射，所成的像无法用光屏承接，属于虚像，因此“平面镜成的都是虚像”说法正确，不符合题意。
2. 选项B：凸透镜成像规律中，当物距小于焦距（u＜f）时，凸透镜成正立、放大的虚像，并非所有情况都成实像，因此“凸透镜成的都是实像”说法错误，符合题意。
3. 选项C：根据凸透镜成像规律，当物距大于2倍焦距（u＞2f）时成缩小的像，当物距在1倍到2倍焦距之间（f＜u＜2f）时成放大的像，因此凸透镜可以成缩小或放大的像，说法正确，不符合题意。
4. 选项D：凸透镜成实像时（u＞f）是倒立的，成虚像时（u＜f）是正立的，因此可以成倒立或正立的像，说法正确，不符合题意。
综上，错误的说法是选项B。
【答案】
B
【知识点】
平面镜成像、凸透镜成像规律
【点评】
本题属于光学基础题，考查平面镜和凸透镜的核心成像规律，要求学生准确记忆成像的特点，通过逐一分析选项即可得出答案，侧重基础知识点的应用。
【难度系数】
0.7
本题考查平面镜和凸透镜的成像规律，解题思路是逐一分析每个选项，结合成像的相关知识判断说法的正误，找出错误的选项。需回忆平面镜成像特点、凸透镜成像的不同情况，再对应各选项逐一验证。
【解析】
逐一分析各选项：
1. 选项A：平面镜成像的原理是光的反射，所成的像无法用光屏承接，属于虚像，因此“平面镜成的都是虚像”说法正确，不符合题意。
2. 选项B：凸透镜成像规律中，当物距小于焦距（u＜f）时，凸透镜成正立、放大的虚像，并非所有情况都成实像，因此“凸透镜成的都是实像”说法错误，符合题意。
3. 选项C：根据凸透镜成像规律，当物距大于2倍焦距（u＞2f）时成缩小的像，当物距在1倍到2倍焦距之间（f＜u＜2f）时成放大的像，因此凸透镜可以成缩小或放大的像，说法正确，不符合题意。
4. 选项D：凸透镜成实像时（u＞f）是倒立的，成虚像时（u＜f）是正立的，因此可以成倒立或正立的像，说法正确，不符合题意。
综上，错误的说法是选项B。
【答案】
B
【知识点】
平面镜成像、凸透镜成像规律
【点评】
本题属于光学基础题，考查平面镜和凸透镜的核心成像规律，要求学生准确记忆成像的特点，通过逐一分析选项即可得出答案，侧重基础知识点的应用。
【难度系数】
0.7
