6. (★★)如图18-5所示,将口香糖的锡箔纸包装剥下来,用剪刀剪成细条,做成两头宽、中间窄的纺锤形状,把锡箔纸两头有亮光的一面(锡箔),分别用手摁在干电池的正、负极上,锡箔纸中间狭窄部分不一会儿就燃烧起来(请勿模仿)。关于此情景,下列说法正确的是
【 】


A.锡箔纸属于绝缘体
B.锡箔纸狭窄部分燃烧是因为此处比宽处的电流大
C.相同长度锡箔纸较窄处比宽处的电阻大
D.相同长度锡箔纸较窄处与宽处产生的热量相等

C

1. 锡箔纸由金属锡制成，容易导电，属于导体，A错误。2. 锡箔纸的狭窄部分和宽处串联，串联电路中各处电流相等，B错误。3. 导体电阻的大小与横截面积有关，当材料、长度相同时，横截面积越小，电阻越大，因此相同长度的锡箔纸，较窄处比宽处的电阻大，C正确。4. 根据焦耳定律Q=I²Rt，串联时电流I相同、相同时间下，较窄处电阻更大，产生的热量更多，D错误。

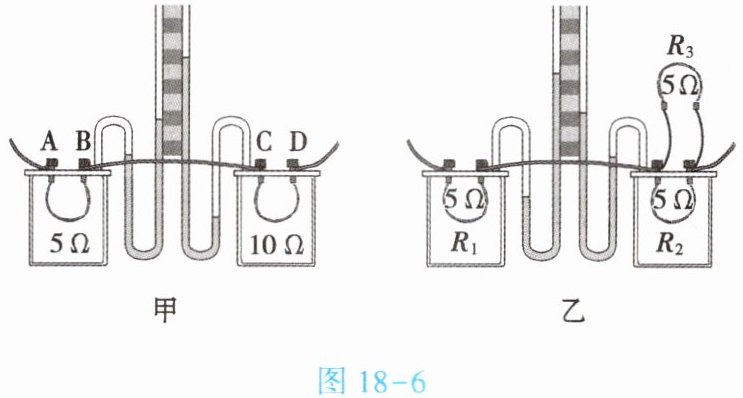

7. (★★★★)如图18-6所示是“探究电流通过导体时产生的热量与哪些因素有关”实验的部分装置,四个相同的透明容器中封闭着等量的空气。

(1)实验中通过观察U形管中液面高度差的变化来反映产生热量的多少,在物理学中,这种研究方法称为。
(2)如图18-6甲所示,连接好电路后闭合开关,通电一段时间,观察到右侧U形管中液面高度差高于左侧,在电流和通电时间相同的情况下,越大,产生的热量越多。
(3)图18-6乙中电阻为$R_2$、$R_3$的两电阻丝并联,目的是使通过电阻为$R_1$、$R_2$的两电阻丝的不同。
(4)某小组在利用图18-6乙装置实验时,发现左、右两侧U形管现象相同。经检查,装置气密性良好,请你提出可能的原因:
。

解：
(1) 转换法
(2) 电阻
(3) 电流
(4) 电阻R3所在支路断路，导致通过R₁和R₂的电流大小相等，相同时间内两个容器内阻值相同的电阻产生的热量相等

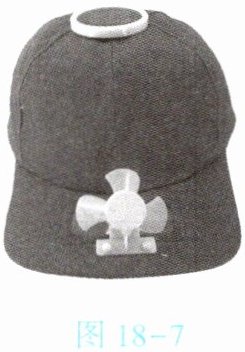

1. (★★)如图18-7所示是一顶太阳能风扇凉帽，凉帽的顶部装有电池板，帽檐上装有小型电风扇。电池板在太阳光的照射下驱动电风扇工作，将电能转化为能。电风扇工作时两端的电压为1.2 V，通过的电流为50 mA，若电风扇正常工作了1 h，电流做功为J。

机械；216

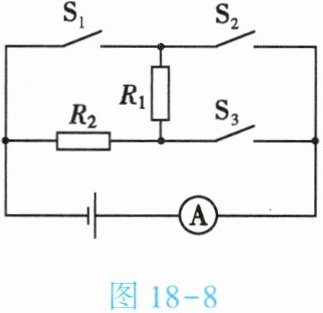

2. (★★)如图18-8所示的电路图中,两电阻器的电阻分别为$R_1=10\ \Omega$、$R_2=20\ \Omega$,电源电压保持不变。当开关$S_1$、$S_3$断开,$S_2$闭合时,电流表的示数为0.2 A。当开关$S_1$、$S_3$闭合,$S_2$断开时,电流表的示数为 A,电阻为$R_2$的电阻器的电功率为 W。为了保障电路安全,两个开关不能同时闭合。

0.9；1.8；$\boldsymbol {S_1}$、$\boldsymbol {S_2}$
