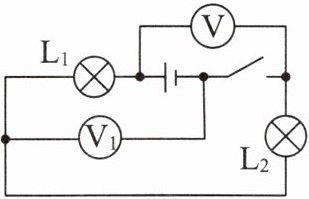

跟踪训练2 如图所示，开关闭合时，灯泡$\mathrm{L}_1$和$\mathrm{L}_2$
串
联，电压表$\mathrm{V}$测的是电源
两端的电压，$\mathrm{V}_1$测的是$\mathrm{L}_2$
两端的电压。（后两空选填“$\mathrm{L}_1$”“$\mathrm{L}_2$”或“电源”）答案
串 电源 L₂
解析 由图可知，开关闭合时，电流是从电源正极出发，经过L₁、L₂和开关回到电源的负极，电流的路径只有一条，所以灯泡L₁和L₂串联；电压表V接在电源的两端，电压表V₁接在灯泡L₂的两端，所以电压表V测的是电源两端电压，V₁测的是L₂两端电压。
解析 由图可知，开关闭合时，电流是从电源正极出发，经过L₁、L₂和开关回到电源的负极，电流的路径只有一条，所以灯泡L₁和L₂串联；电压表V接在电源的两端，电压表V₁接在灯泡L₂的两端，所以电压表V测的是电源两端电压，V₁测的是L₂两端电压。

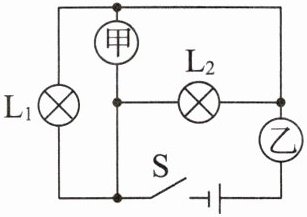

跟踪训练3 如图所示电路，甲、乙是电学仪表，闭合开关S后，灯泡$\mathrm{L}_1$、$\mathrm{L}_2$均正常发光，则（
A.甲是电流表，乙是电压表
B.甲是电压表，乙是电流表
C.甲、乙都是电流表
D.甲、乙都是电压表
B
）A.甲是电流表，乙是电压表
B.甲是电压表，乙是电流表
C.甲、乙都是电流表
D.甲、乙都是电压表
答案
B 解析 若甲是电流表、乙是电压表，或甲、乙都是电压表，则电压表串联在电路中，电路中电流几乎为0，灯泡L₁、L₂均不发光，A、D不符合题意。若甲是电压表，乙是电流表，则电流分别经灯泡L₁和L₂回到负极，L₁、L₂并联，都能发光，B符合题意。若甲、乙都是电流表，则会造成电源短路，C不符合题意。
1. 下列关于电压值的说法错误的是(
A.一节干电池的电压是1.5 V
B.电子手表用氧化银电池的电压是1.5 V
C.我国家庭电路的电压是110 V
D.手机电池的电压是3.7 V
C
)A.一节干电池的电压是1.5 V
B.电子手表用氧化银电池的电压是1.5 V
C.我国家庭电路的电压是110 V
D.手机电池的电压是3.7 V
答案
1. C
