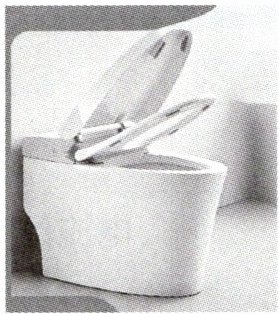

7.(2025·山东德州中考)某款轻智能马桶如图所示，将脚置于脚感区域会触发脚感开关。使用时，第1次伸脚触发，开关$\mathrm{S}_1$闭合，马桶盖打开。若不需要坐便，第2次伸脚触发，则开关$\mathrm{S}_2$闭合，坐垫抬起。使用完毕后，第3次伸脚触发，开关$\mathrm{S}_3$闭合，马桶自动冲水。若需要坐便，入座后坐垫感应开关$\mathrm{S}_4$闭合，使用完毕起身后$\mathrm{S}_4$仍闭合，同时开关$\mathrm{S}_5$闭合，马桶自动冲水。冲水结束后，马桶自动恢复使用前状态。下列电路设计符合上述要求的是()

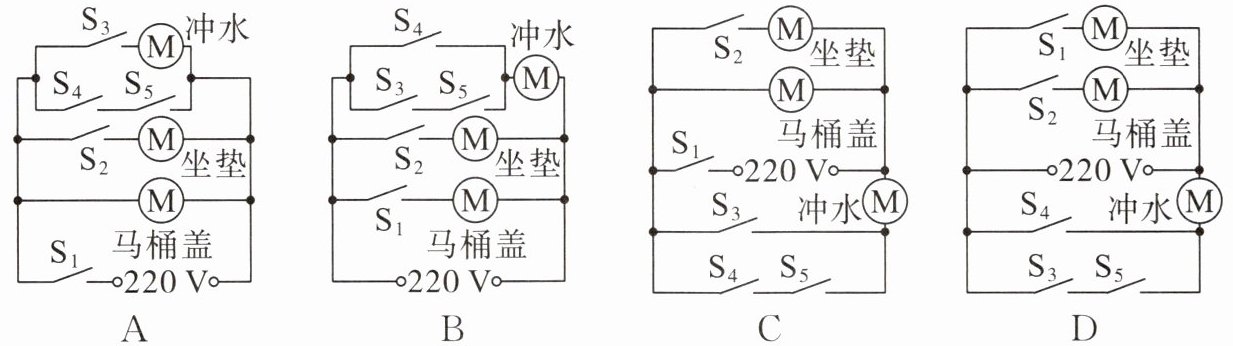

A
$\mathrm{S}_3$ $\mathrm{M}$ 冲水
$\mathrm{S}_4$ $\mathrm{S}_5$
$\mathrm{S}_2$ $\mathrm{M}$ 坐垫
$\mathrm{S}_1$ $\mathrm{M}$ 马桶盖
$- \circ220\ \mathrm{V} \circ -$
B
$\mathrm{S}_4$ $\mathrm{M}$ 冲水
$\mathrm{S}_3$ $\mathrm{S}_5$
$\mathrm{S}_2$ $\mathrm{M}$ 坐垫
$\mathrm{S}_1$ $\mathrm{M}$ 马桶盖
$- \circ220\ \mathrm{V} \circ -$
C
$\mathrm{S}_2$ $\mathrm{M}$ 坐垫
$\mathrm{S}_1$ $\mathrm{M}$ 马桶盖
$\mathrm{S}_3$ $\mathrm{M}$ 冲水
$\mathrm{S}_4$ $\mathrm{S}_5$
$- \circ220\ \mathrm{V} \circ -$
D
$\mathrm{S}_1$ $\mathrm{M}$ 坐垫
$\mathrm{S}_2$ $\mathrm{M}$ 马桶盖
$\mathrm{S}_4$ $\mathrm{M}$ 冲水
$\mathrm{S}_3$ $\mathrm{S}_5$
$- \circ220\ \mathrm{V} \circ -$

7. C

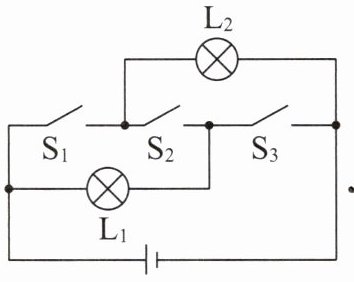

8. (2024·四川自贡中考)在如图所示的电路图中，闭合开关$S_1$、$S_3$，断开开关$S_2$，则小灯泡$L_1$、$L_2$是（选填“串”或“并”）联的；若同时闭合开关$S_1$、$S_2$、$S_3$，则会造成电路。

8. 并 短路

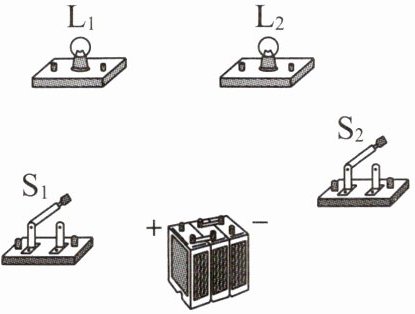

9. 如图所示，画出电路图并连接实物图。电路要求：

(1)$\mathrm{L}_1$与$\mathrm{L}_2$组成并联电路；
(2)$\mathrm{S}_1$控制$\mathrm{L}_1$，$\mathrm{S}_2$同时控制$\mathrm{L}_1$与$\mathrm{L}_2$。

9. 如图所示

10. 在连接串联电路的实验中，实验电路如图所示。
（1）在连接电路时，开关应该处于状态。
（2）连接好电路，闭合开关S，小惠发现两个灯泡都不亮，她用手按一下灯泡$\mathrm{L}_1$，仍然都不亮，按一下灯泡$\mathrm{L}_2$，两灯都亮，松手后两灯又都不亮，则故障可能是（选填“$\mathrm{L}_1$灯丝断了”“$\mathrm{L}_2$灯丝断了”“$\mathrm{L}_1$短路”或“$\mathrm{L}_2$与灯座接触不良”）。
（3）排除故障后，闭合开关，两灯同时亮，断开开关，两灯同时灭；将开关S分别换接到$\mathrm{L}_1$和$\mathrm{L}_2$之间、$\mathrm{L}_1$和电池正极之间，观察到同样的现象。这样操作的目的是探究。

10. (1) 断开
(2) L₂与灯座接触不良
(3) 在串联电路中开关的作用与位置是否有关
