四、我会探究。
实验探究:解电路暗箱。
1. 实验材料:小灯泡、开关、暗箱盒、干电池、导线若干。
2. 实验过程:通过连接一个简单电路,看小灯泡亮不亮,判断暗箱中电路是否连着。利用这个检测器可以检测暗箱盒里的电路。

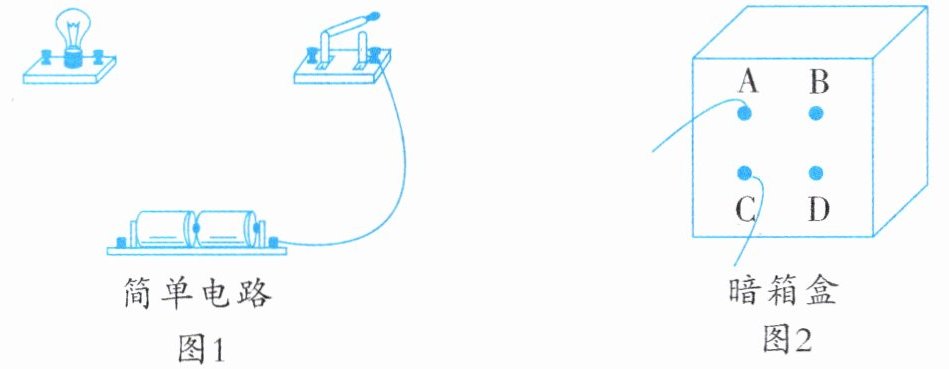

(1)如图1所示,用画线代替导线,在简单电路中画出能让小灯泡亮起来的连接方法,确保检测器本身无故障。

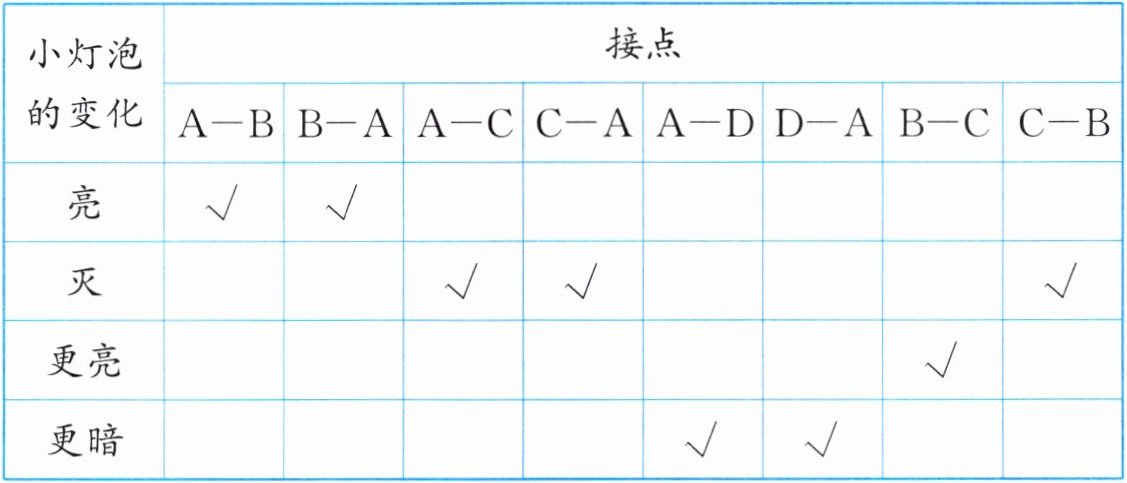

(2)检测时,注意检测顺序,交换检测,接触要充分,每次检测的结果记录如下表:

2.(1)

3. 现象与分析:探究暗箱里的电路时,检测器中小灯泡亮了,暗箱A、B两接点之间可能是;检测器中小灯泡变更暗了,暗箱A、D两接点之间可能是;检测器小灯泡更亮了,但是交换方向后就不亮了,暗箱B、C两接点之间是;同时发现两节电池之间的正负极接法影响电路的通断。灯泡亮了的电路称之为,不亮的电路称之为。

3.导线 用电器 电源 通路 断路
