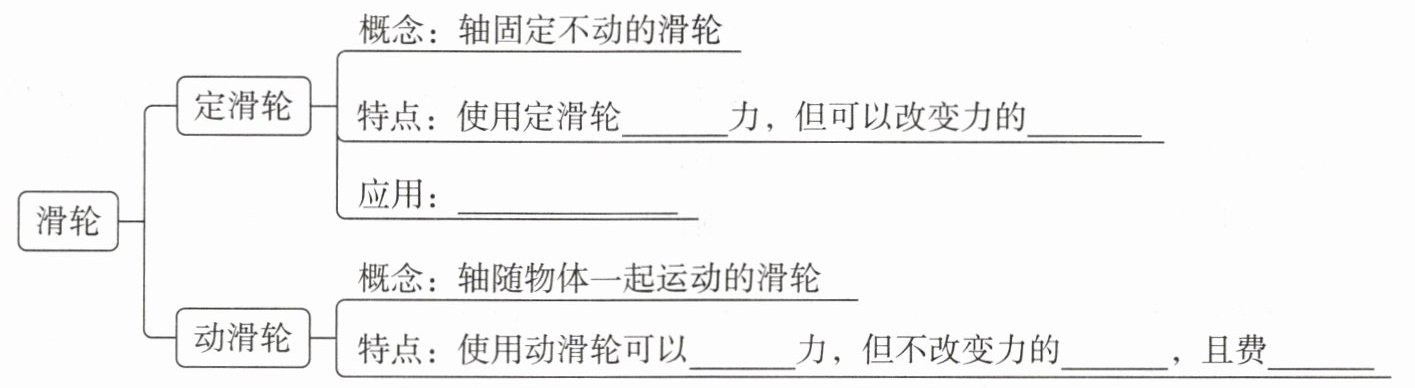

【目标导航】

解：
定滑轮特点：使用定滑轮$\boldsymbol{不省}$力，但可以改变力的$\boldsymbol{方向}$
定滑轮应用：$\boldsymbol{旗杆顶部的定滑轮（合理即可）}$
动滑轮特点：使用动滑轮可以$\boldsymbol{省}$力，但不改变力的$\boldsymbol{方向}$，且费$\boldsymbol{距离}$

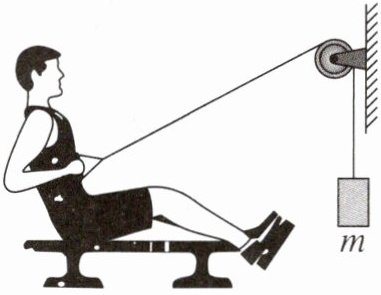

1.小明为家人制作了如图所示的简易拉力器，关于图中的滑轮，下列分析正确的是（）

A.是定滑轮，可以省力
B.是动滑轮，可以省力
C.是定滑轮，可以改变力的方向
D.是动滑轮，可以改变力的方向

C

图中滑轮的轴固定在墙面上，位置不随拉力发生改变，属于定滑轮。定滑轮的工作特点是不能省力，但可以改变力的方向，因此只有C选项的分析正确。

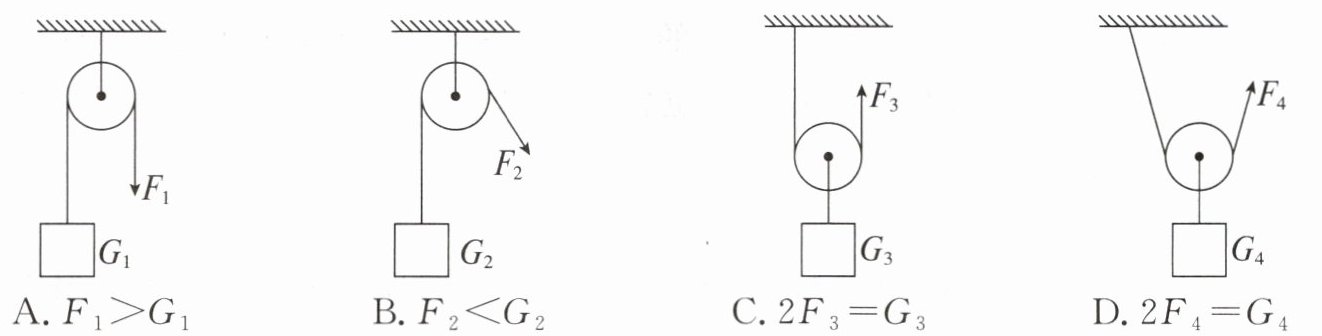

2. 如图所示，用滑轮提升重物时，不计滑轮自身的重力及摩擦，下列关系式正确的是（）

解：
不计滑轮自身重力及摩擦：
定滑轮只能改变力的方向，不省力，因此$F_1=G_1$，$F_2=G_2$，选项A、B错误。
竖直向上拉的动滑轮，两段绳子平行，可省一半力，因此$2F_3=G_3$，选项C正确。
斜向拉的动滑轮，两段绳子不平行，拉力大于物重的一半，即$2F_4＞G_4$，选项D错误。
答：正确选项为C。

3. 如图所示,某同学用大小为0.6 N的力沿竖直方向匀速拉动一个动滑轮,使钩码上升10 cm。已知每个钩码的质量为50 g,g取10 N/kg,不计绳重和摩擦。则
（）

A.该同学所做的有用功等于0.2 J
B.动滑轮自身重力为0.2 N
C.绳子自由端移动的距离为40 cm
D.动滑轮的机械效率约为66.7%

B

首先计算两个钩码的总重力：G=mg=2×0.05kg×10N/kg=1N。
1. 分析选项A：有用功是对钩码做的功，W有=Gh=1N×0.1m=0.1J≠0.2J，A错误。
2. 分析选项B：不计绳重和摩擦，该常规动滑轮承担物重的绳子段数n=2，由F=(G+G动)/2，得动滑轮自重G动=2F-G=2×0.6N-1N=0.2N，B正确。
3. 分析选项C：绳子自由端移动距离s=2h=2×10cm=20cm≠40cm，C错误。
4. 分析选项D：总功W总=Fs=0.6N×0.2m=0.12J，动滑轮的机械效率η=W有/W总×100%=0.1J/0.12J×100%≈83.3%≠66.7%，D错误。
