2025年优佳学案（云南）九年级物理全一册人教版第176页答案
实验一 探究通电螺线管外部磁场的方向
1. 实验中应
轻敲
玻璃板,使铁屑受到磁场的作用力有规律地排列。
2. (1)在通电螺线管周围不同位置放置小磁针的目的：
显示磁场的方向
。
(2)转换法的应用：
通过小磁针静止时N极的指向
,判断通电螺线管的极性。
3. 不能用悬挂且可自由旋转的大头针代替小磁针的原因：大头针不能指示
磁场
方向。

4. (1)通电螺线管外部磁场与
条形
磁体的磁场相似。
(2)通电螺线管的极性与
电流方向
有关,通过
安培定则
可以判断通电螺线管的极性。

答案

1. 轻敲
2. (1)显示磁场的方向
(2)通过小磁针静止时N极的指向
3. 磁场
4. (1)条形
(2)电流方向；安培定则
实验二 探究导体在磁场中运动时产生感应电流的条件
1. (1)改变指针偏转方向的做法：①
改变导体切割磁感线的方向
；②
改变磁场方向
。注意：两者只能改变其一。
(2)要使电流表指针偏转明显可采取的措施：①使用多匝线圈替代单根导线；②加快导体切割磁感线的速度；③更换磁性更强的磁铁。

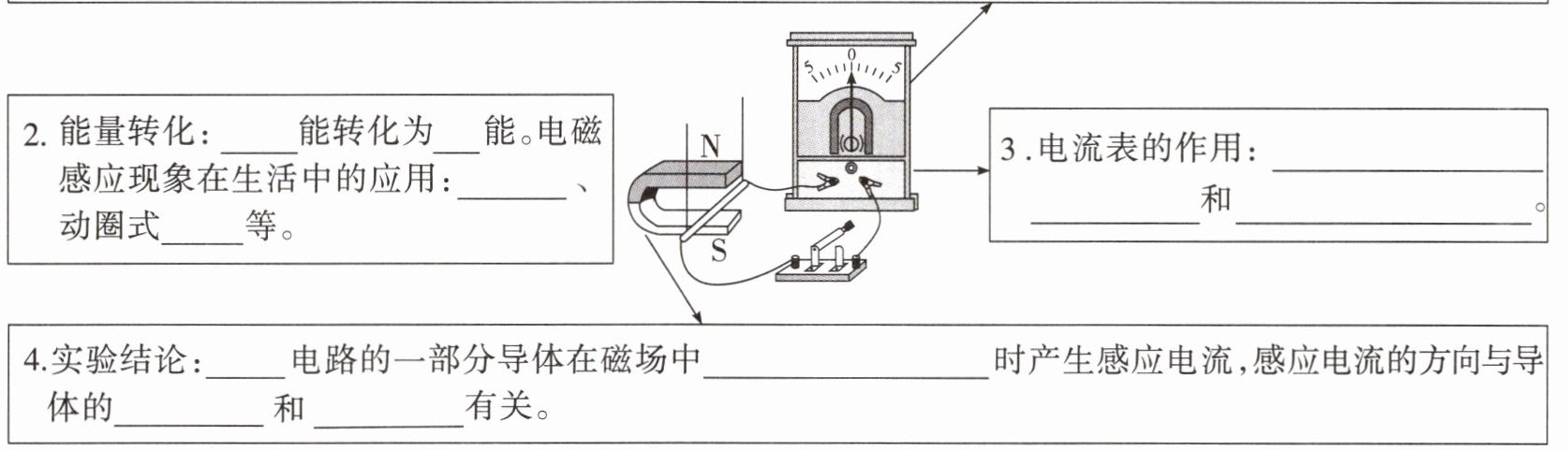

2. 能量转化：
机械
能转化为
电
能。电磁感应现象在生活中的应用：
发电机
、动圈式
话筒
等。
3. 电流表的作用：
判断是否产生感应电流
和
判断感应电流的方向
。
4. 实验结论：
闭合
电路的一部分导体在磁场中
做切割磁感线运动
时产生感应电流,感应电流的方向与导体的
切割磁感线方向
和
磁场方向
有关。

答案

1. (1)①改变导体切割磁感线的方向；②改变磁场方向
2. 机械；电；发电机；话筒
3. 判断是否产生感应电流；判断感应电流的方向
4. 闭合；做切割磁感线运动；切割磁感线方向；磁场方向
1. 关于磁现象,下列说法正确的是(
D
)。
A.磁体周围的磁场方向是由放入该点的小磁针北极指向决定的
B.铜块能被磁化
C.磁感线是磁体周围真实存在的曲线
D.磁极间的相互作用是通过磁场发生的

答案

D

解析

A.磁场方向由磁体本身决定，小磁针北极指向是该点磁场方向的表现，A错误；B.铜不是磁性材料，不能被磁化，B错误；C.磁感线是为描述磁场引入的假想曲线，不是真实存在的，C错误；D.磁极间的相互作用通过磁场发生，D正确。
2.(多选)如图所示是汽车尾气中 CO 浓度的检测电路图。气敏电阻 $ R_1 $ 的阻值随 CO 浓度增大而减小, $ R_2 $ 是滑动变阻器,开关 S 闭合,当 CO 浓度高于某一设定值时,电铃报警。下列说法正确的是(
AD
)。

A.电磁铁的上端是 N 极
B.电铃应接在 A 和 B 之间
C.当 CO 浓度升高时电磁铁的磁性减弱
D.电源用久后, $ U_1 $ 减小,CO 的报警浓度会变高

答案

AD

解析

A.由安培定则，电流从电磁铁线圈下端流入，假设绕线方式为顺时针，上端为S极；若绕线方式使电流从上端流入且逆时针绕，上端为N极，结合常见电路画法，上端为N极，A正确。
B.电铃需在CO浓度高时报警，此时衔铁被吸下与C、D接触，故电铃应接C、D间，B错误。
C.CO浓度升高，R₁减小，控制电路电流增大，电磁铁磁性增强，C错误。
D.U₁减小，要达到吸合电流，需R₁更小（因I=U/(R₁+R₂)），R₁小对应CO浓度更高，报警浓度变高，D正确。
