1. 关于电压,下列说法错误的是(
A.电源是提供电压的装置
B.闭合电路中,电压起到了推动自由电荷定向移动的作用
C.电路不闭合,电源两端就没有电压
D.电路中有电流,电路两端一定有电压
C
)。A.电源是提供电压的装置
B.闭合电路中,电压起到了推动自由电荷定向移动的作用
C.电路不闭合,电源两端就没有电压
D.电路中有电流,电路两端一定有电压
答案
C
解析
电源是提供电压的装置，A正确；电压是形成电流的原因，闭合电路中电压推动自由电荷定向移动形成电流，B正确；电源两端电压是其本身属性，与电路是否闭合无关，电路不闭合电源两端仍有电压，C错误；电路中有电流的条件是有电压且电路闭合，所以电路中有电流则两端一定有电压，D正确。
2. 电鳐可以产生200V左右的电压用来自卫,200V=
0.2
kV=$2×10^5$
mV；闪电时云层间的电压可达1000kV,合$10^6$
V。对人体的安全电压是不高于36V
；一节新干电池的电压是1.5V
；一节铅蓄电池的电压是2V
；我国家庭电路的电压是220V
。答案
0.2
$ 2×10^5$
$10^6$
不高于36V
1.5V
2V
220V
$ 2×10^5$
$10^6$
不高于36V
1.5V
2V
220V
解析
0.2；$2×10^{5}$；$1×10^{6}$；不高于$36\,V$；$1.5\,V$；$2\,V$；$220\,V$

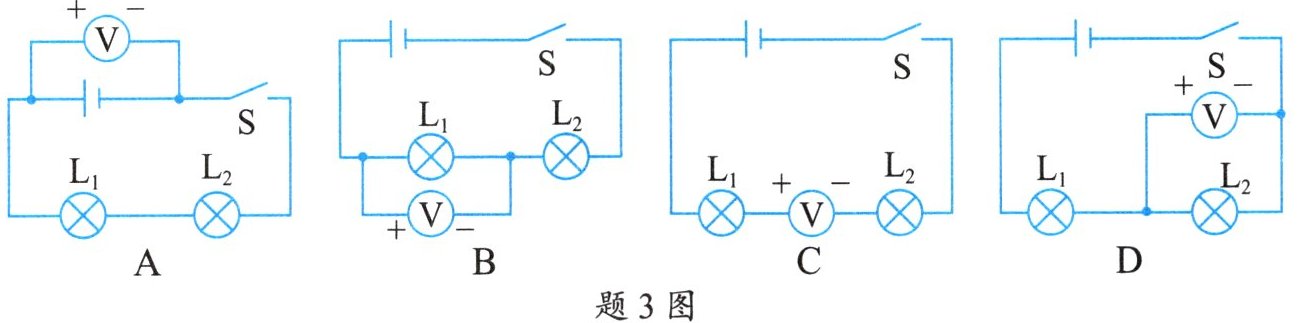

3. 如题3图所示电路中,符合电压表测灯$L_2$两端电压的电路是(
]
D
)。]
答案
D
解析
A选项，电压表并联在电源两端，测电源电压，不符合；B选项，电压表并联在L₁两端，测L₁电压，不符合；C选项，电压表串联在电路中，连接错误，不符合；D选项，电压表并联在L₂两端，且正负极接线正确，符合测L₂两端电压。

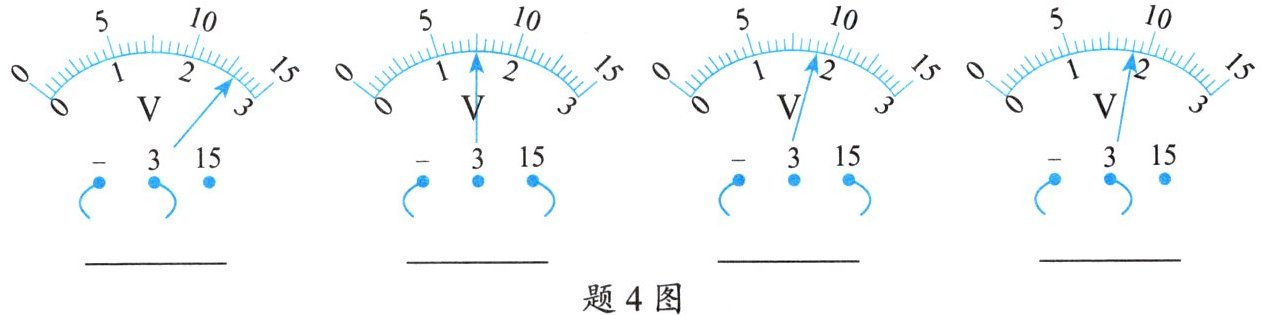

4. 请将题4图中电压表的读数填写在相应的横线上。
指针指在同一位置时,电压表大量程读数是小量程读数的
指针指在同一位置时,电压表大量程读数是小量程读数的
5
倍。答案
2.6V
7.5V
9V
1.8V
5
7.5V
9V
1.8V
5
解析
第一个图：量程为0~3V，分度值0.1V，指针指在2.5V处，读数2.5V；第二个图：量程为0~15V，分度值0.5V，指针指在7.5V处，读数7.5V；第三个图：量程为0~3V，分度值0.1V，指针指在1.8V处，读数1.8V；第四个图：量程为0~15V，分度值0.5V，指针指在9V处，读数9V；同一位置时，大量程（0~15V）是小量程（0~3V）的5倍。
