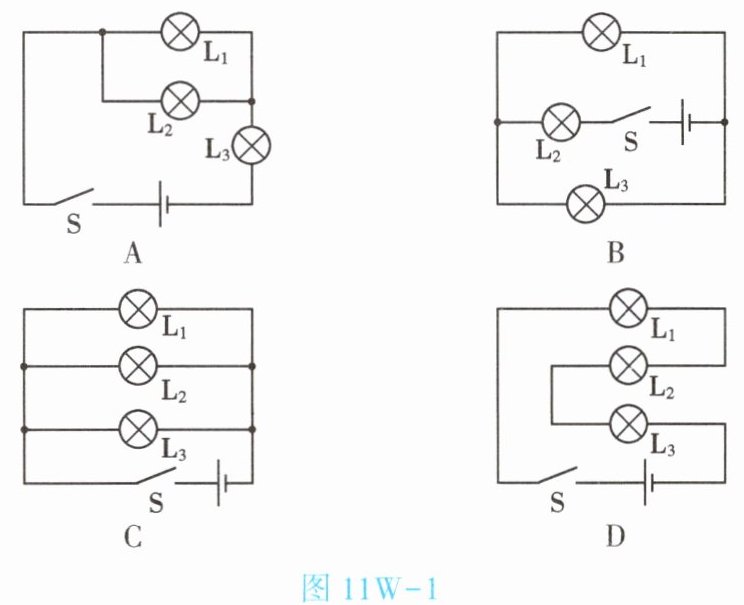

1. (★★)如图 11W - 1 所示,闭合开关 S,三盏灯属于并联的电路是【】
]

C

A图中电流从电源正极出发，经开关S后分为两支，一支经L₃，另一支经L₁和L₂并联后的整体，最后汇合回到电源负极，L₁、L₂并联后与L₃串联，是混联电路；B图中电流从电源正极出发，经开关S后分为两支，一支经L₂，另一支经L₁和L₃串联后的整体，最后汇合回到电源负极，L₁、L₃串联后与L₂并联，是混联电路；C图中电流从电源正极出发，经开关S后分为三支，分别流过L₁、L₂、L₃，然后汇合回到电源负极，三盏灯两端分别直接连接在一起，属于并联；D图中电流从电源正极出发，经开关S后分为两支，一支经L₁，另一支经L₂和L₃串联后的整体，最后汇合回到电源负极，L₂、L₃串联后与L₁并联，是混联电路。

2. (★★)如图 11W - 2 所示的电路中,闭合开关 S,小灯泡$ L_1、$$L_2 $并联的是【】
]

A

解：在电路中，并联电路的特点是各用电器两端分别连接在一起，电流有多条路径。
分析各选项：
选项A：电流从电源正极出发，经过开关S后，依次经过L₁、L₂回到电源负极，只有一条电流路径，为串联电路，不符合题意。
选项B：电流从电源正极出发，经过开关S后分为两条支路，一条经过L₁，另一条经过L₂，然后两条支路汇合后回到电源负极，L₁、L₂两端分别连接，为并联电路，符合题意。
选项C：电流从电源正极出发，经过L₁后分为两条支路，一条经过开关S，另一条经过L₂，然后汇合回到电源负极，开关S与L₂并联，L₁在干路，不是L₁、L₂并联，不符合题意。
选项D：电流从电源正极出发，经过开关S后，依次经过L₂、L₁回到电源负极，只有一条电流路径，为串联电路，不符合题意。
答案：B

3. (★★)如图 11W - 3 所示$,L_1、$$L_2 $是两个相同的小灯泡,A、B、C、D 是四个接线柱,若用导线将 A、B 和 C、D 分别连接起来,闭合开关,则灯$ L_1、$$L_2 $是联的；若用导线只将 B、D 连接起来,闭合开关,则灯$ L_1、$$L_2 $是_________联的；若用导线只将 A、C 连接起来,闭合开关,则会发生_________。
]

并
串
短路（或电源短路）

1. 若用导线将 A、B 和 C、D 分别连接起来，闭合开关，电流从电源正极流出，经过开关后分成两条支路，一条经过 $L_1$，另一条经过 $L_2$，然后汇合回到电源负极。因此，灯 $L_1$ 和 $L_2$ 是并联的。
2. 若用导线只将 B、D 连接起来，闭合开关，电流从电源正极流出，经过开关后依次经过 $L_1$ 和 $L_2$，然后回到电源负极。因此，灯 $L_1$ 和 $L_2$ 是串联的。
3. 若用导线只将 A、C 连接起来，闭合开关，电流不经过用电器，直接从电源正极回到负极，形成电源短路。

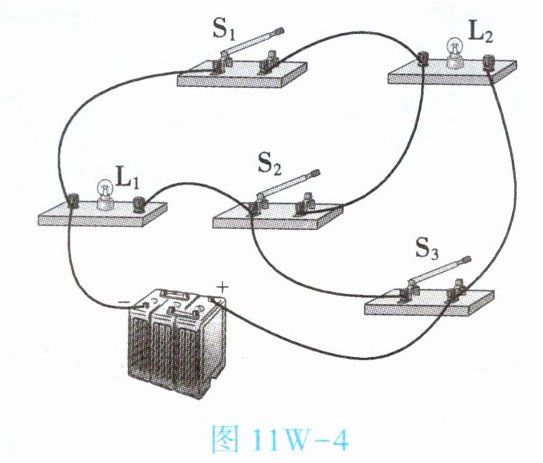

4. (★★★)如图 11W - 4 所示,若使灯$ L_1$和$ L_2 $串联,应只闭合开关；若使灯$ L_1$和$ L_2 $并联,应只闭合开关；若同时闭合开关,将烧坏电源。
]

S2；S1、S3；S2、S3

串联时电流只有一条路径，需L1和L2顺次连接，只闭合S2时，电流路径为电源正极→L1→S2→L2→电源负极，L1、L2串联；并联时电流有多条路径，需L1和L2并列连接，闭合S1和S3时，电流分两支：电源正极→S3→L1→电源负极、电源正极→S1→L2→电源负极，L1、L2并联；同时闭合S2和S3，电流从电源正极→S3→S2→电源负极，不经过用电器直接短路，烧坏电源。
