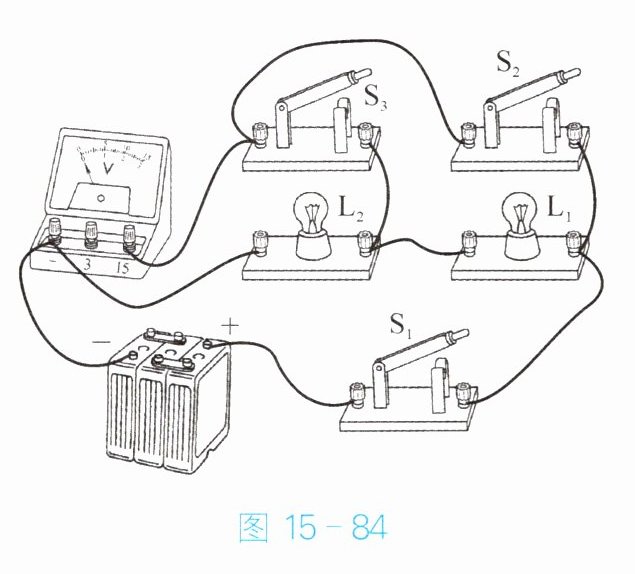

13. 如图 15 - 84 所示,电源电压不变,灯$ L_1、$$L_2 $完全相同。闭合$ S_1,$断开$ S_2、$$S_3,$灯$ L_1、$$L_2 $是
串
联的。闭合$ S_1、$$S_2,$断开$ S_3,$电压表的示数为$ U_1；$闭合$ S_1、$$S_3,$断开$ S_2,$电压表的示数为$ U_2,$则$ U_1 : U_2 = $2∶1
。答案
串 2∶1
解析
串；$2:1$

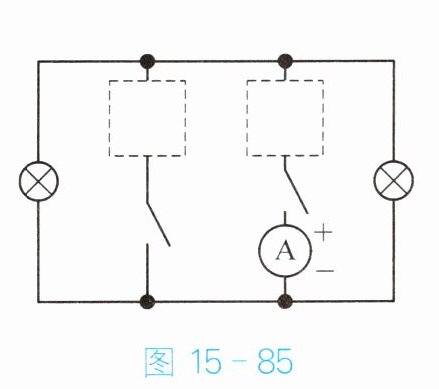

14. 请在图 15 - 85 的虚线框内画出电源和电压表的符号,使电路在闭合开关后,各元件均能正常工作。
答案
如图8所示

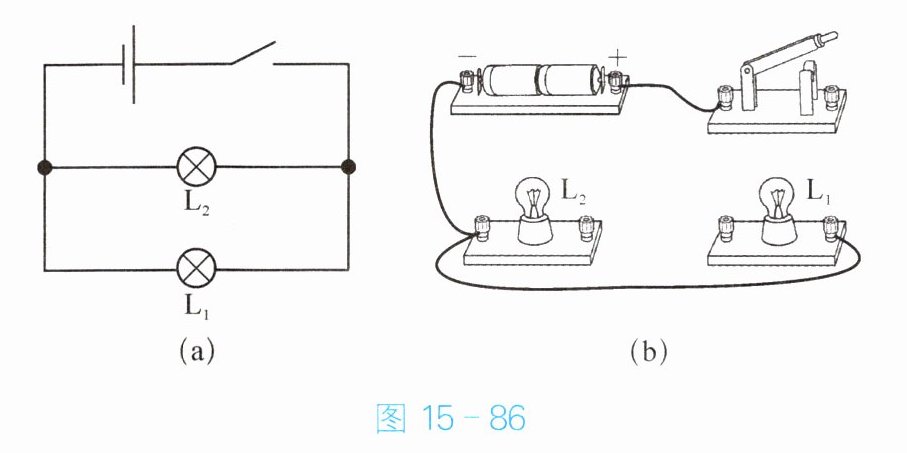

15. 根据图 15 - 86(a)中的电路图,将图 15 - 86(b)中的电路元件连接起来。
答案
如图9所示
16. 生活中发现薄膜塑料袋的袋口合在一起,有时很难分开。但只要将塑料袋在衣服上摩擦几下,合在一起的袋口很容易就分开了。
(1) 塑料袋袋口容易分开的原因是什么?
(2) 塑料袋和衣服摩擦之后会黏在手上,原因是什么?
(1) 塑料袋袋口容易分开的原因是什么?
(2) 塑料袋和衣服摩擦之后会黏在手上,原因是什么?
答案
(1) 将塑料袋在衣服上摩擦几下,摩擦使塑料袋带电,且两片薄膜塑料带上同种电荷而互相排斥,所以薄膜塑料袋的袋口就容易分开了
(2) 塑料袋和衣服摩擦之后会黏在手上,是因为薄膜塑料袋由于摩擦起电而带了电,吸附在手上
