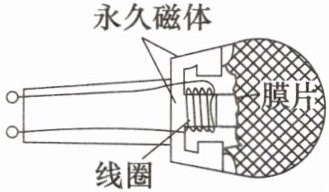

8.[2025·合肥蜀山区三模]如图是动圈式话筒的构造示意图，膜片和线圈相连，线圈处在永久磁体周围的磁场中。线圈两端的导线接入扬声器，当你对着话筒说话或唱歌时，声音使膜片和线圈一起振动，我们就能通过扬声器听到你的声音。下列说法正确的是 （
A.线圈的材料可以选用铁
B.动圈式话筒是把电信号转化成声信号
C.线圈中产生的电流的方向是变化的
D.动圈式话筒和电动机的工作原理相同
C
）A.线圈的材料可以选用铁
B.动圈式话筒是把电信号转化成声信号
C.线圈中产生的电流的方向是变化的
D.动圈式话筒和电动机的工作原理相同
答案
8.C
解析
【分析】要解决这道题，需明确动圈式话筒的工作原理，逐一分析各选项：动圈式话筒利用电磁感应现象，将声信号转化为电信号，线圈随膜片在磁场中振动切割磁感线产生感应电流；需判断各选项中材料选择、能量转化、电流变化、工作原理的正误。
【解析】
选项A：线圈若选用铁，铁会被永久磁体吸引，干扰膜片和线圈的正常振动，无法正常工作，因此线圈材料不能选铁，A错误；
选项B：动圈式话筒的作用是将声音（声信号）转化为变化的电流（电信号），而非把电信号转化为声信号，B错误；
选项C：声音是连续变化的，会带动膜片及线圈在磁场中做往复振动，线圈切割磁感线的方向不断改变，而感应电流的方向与导体切割磁感线的方向有关，因此线圈中产生的电流方向是变化的，C正确；
选项D：动圈式话筒的工作原理是电磁感应现象，电动机的工作原理是通电导体在磁场中受力运动，二者原理不同，D错误。
【答案】C
【知识点】电磁感应、动圈式话筒
【点评】本题考查动圈式话筒的工作原理，需区分电磁感应与通电导体在磁场中受力的原理，以及声信号与电信号的转化，属于基础概念题，需准确掌握相关知识点。
【难度系数】0.5
【解析】
选项A：线圈若选用铁，铁会被永久磁体吸引，干扰膜片和线圈的正常振动，无法正常工作，因此线圈材料不能选铁，A错误；
选项B：动圈式话筒的作用是将声音（声信号）转化为变化的电流（电信号），而非把电信号转化为声信号，B错误；
选项C：声音是连续变化的，会带动膜片及线圈在磁场中做往复振动，线圈切割磁感线的方向不断改变，而感应电流的方向与导体切割磁感线的方向有关，因此线圈中产生的电流方向是变化的，C正确；
选项D：动圈式话筒的工作原理是电磁感应现象，电动机的工作原理是通电导体在磁场中受力运动，二者原理不同，D错误。
【答案】C
【知识点】电磁感应、动圈式话筒
【点评】本题考查动圈式话筒的工作原理，需区分电磁感应与通电导体在磁场中受力的原理，以及声信号与电信号的转化，属于基础概念题，需准确掌握相关知识点。
【难度系数】0.5

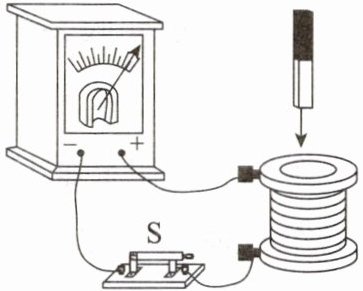

9. 如图所示,闭合开关 S,将一根条形磁体插入线圈时,与之相连的灵敏电流计的指针向右偏转,下列说法错误的是 (
A.灵敏电流计的指针向右偏转,这表明产生了感应电流
B.若把磁铁拿出会观察到灵敏电流计的指针仍向右偏转
C.该装置的工作原理与发电机相似
D.调转条形磁体的磁极再插入线圈时,灵敏电流计的指针会向左偏转
B
)A.灵敏电流计的指针向右偏转,这表明产生了感应电流
B.若把磁铁拿出会观察到灵敏电流计的指针仍向右偏转
C.该装置的工作原理与发电机相似
D.调转条形磁体的磁极再插入线圈时,灵敏电流计的指针会向左偏转
答案
9.B
解析
【分析】本题考查电磁感应现象的应用，需明确：闭合电路的磁通量发生变化时会产生感应电流，感应电流的方向与磁通量的变化方向、磁场方向有关。解题时逐一分析各选项，判断说法的正误，找出错误选项。
【解析】A选项：灵敏电流计指针偏转，说明闭合电路中产生了感应电流，该说法正确；B选项：把磁铁拿出时，线圈内磁通量的变化方向与插入时相反，感应电流方向会反向，灵敏电流计指针应向左偏转，不会仍向右，该说法错误；C选项：该装置利用电磁感应原理工作，与发电机的工作原理一致，说法正确；D选项：调转条形磁体磁极后，磁场方向改变，插入线圈时磁通量变化方向改变，感应电流方向反向，灵敏电流计指针会向左偏转，说法正确。因此错误的是B选项。
【答案】B
【知识点】电磁感应、感应电流方向
【点评】本题围绕电磁感应的核心知识点命题，需准确掌握感应电流的产生条件及方向的影响因素，易错点是对磁通量变化方向与感应电流方向关系的判断。
【难度系数】0.6
【解析】A选项：灵敏电流计指针偏转，说明闭合电路中产生了感应电流，该说法正确；B选项：把磁铁拿出时，线圈内磁通量的变化方向与插入时相反，感应电流方向会反向，灵敏电流计指针应向左偏转，不会仍向右，该说法错误；C选项：该装置利用电磁感应原理工作，与发电机的工作原理一致，说法正确；D选项：调转条形磁体磁极后，磁场方向改变，插入线圈时磁通量变化方向改变，感应电流方向反向，灵敏电流计指针会向左偏转，说法正确。因此错误的是B选项。
【答案】B
【知识点】电磁感应、感应电流方向
【点评】本题围绕电磁感应的核心知识点命题，需准确掌握感应电流的产生条件及方向的影响因素，易错点是对磁通量变化方向与感应电流方向关系的判断。
【难度系数】0.6

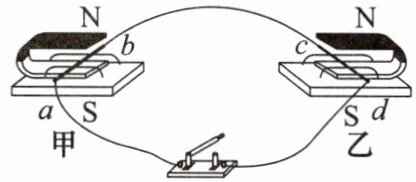

10. [核心素养·科学思维][2025·合肥包河区一模]如图所示，甲、乙两个相同的装置分别由U形磁体、导体棒ab、cd和光滑的绝缘支架构成，导体棒ab和cd的两端均与导线连接。闭合开关并向右水平快速移动导体棒ab，发现导体棒cd也会沿着支架水平向右运动。下列说法正确的是（
A.在上述过程中，甲装置相当于电动机
B.在上述过程中，乙装置相当于发电机
C.在上述过程中，甲装置实现了机械能转化为电能，乙装置实现了电能转化为机械能
D.如果闭合开关，沿竖直方向上下移动导体棒ab，导体棒cd也会随之沿竖直方向上下运动
C
）A.在上述过程中，甲装置相当于电动机
B.在上述过程中，乙装置相当于发电机
C.在上述过程中，甲装置实现了机械能转化为电能，乙装置实现了电能转化为机械能
D.如果闭合开关，沿竖直方向上下移动导体棒ab，导体棒cd也会随之沿竖直方向上下运动
答案
10.C
解析
【分析】
要解决这道题，需明确甲、乙两个装置的工作原理：闭合开关后，移动导体棒ab时，ab在甲的磁场中做切割磁感线运动，会产生感应电流，这是电磁感应现象；产生的电流会通过导线传递给导体棒cd，cd在乙的磁场中，通电导体在磁场中会受到力的作用，从而运动。据此分析各选项的正误。
【解析】
1. 分析甲装置：闭合开关，向右移动ab，ab在甲的磁场中切割磁感线，产生感应电流，属于电磁感应现象，因此甲装置相当于发电机，能量转化是机械能转化为电能，故A选项错误。
2. 分析乙装置：感应电流通过cd，cd在乙的磁场中，通电导体在磁场中受到力的作用而运动，属于电动机的工作原理，因此乙装置相当于电动机，能量转化是电能转化为机械能，故B选项错误，C选项正确。
3. 分析D选项：若ab沿竖直方向移动，ab的运动方向与磁感线方向平行，没有切割磁感线，不会产生感应电流，cd中无电流通过，不会受到力的作用，因此cd不会运动，D选项错误。
【答案】
C
【知识点】
电磁感应现象、磁场对通电导体的作用
【点评】
本题结合两个装置考查电磁感应和电动机原理的区分，需明确发电机（电磁感应）和电动机（通电导体受力）的原理及能量转化，是电磁学的基础应用题型，需准确区分两个装置的功能。
【难度系数】
0.6
要解决这道题，需明确甲、乙两个装置的工作原理：闭合开关后，移动导体棒ab时，ab在甲的磁场中做切割磁感线运动，会产生感应电流，这是电磁感应现象；产生的电流会通过导线传递给导体棒cd，cd在乙的磁场中，通电导体在磁场中会受到力的作用，从而运动。据此分析各选项的正误。
【解析】
1. 分析甲装置：闭合开关，向右移动ab，ab在甲的磁场中切割磁感线，产生感应电流，属于电磁感应现象，因此甲装置相当于发电机，能量转化是机械能转化为电能，故A选项错误。
2. 分析乙装置：感应电流通过cd，cd在乙的磁场中，通电导体在磁场中受到力的作用而运动，属于电动机的工作原理，因此乙装置相当于电动机，能量转化是电能转化为机械能，故B选项错误，C选项正确。
3. 分析D选项：若ab沿竖直方向移动，ab的运动方向与磁感线方向平行，没有切割磁感线，不会产生感应电流，cd中无电流通过，不会受到力的作用，因此cd不会运动，D选项错误。
【答案】
C
【知识点】
电磁感应现象、磁场对通电导体的作用
【点评】
本题结合两个装置考查电磁感应和电动机原理的区分，需明确发电机（电磁感应）和电动机（通电导体受力）的原理及能量转化，是电磁学的基础应用题型，需准确区分两个装置的功能。
【难度系数】
0.6

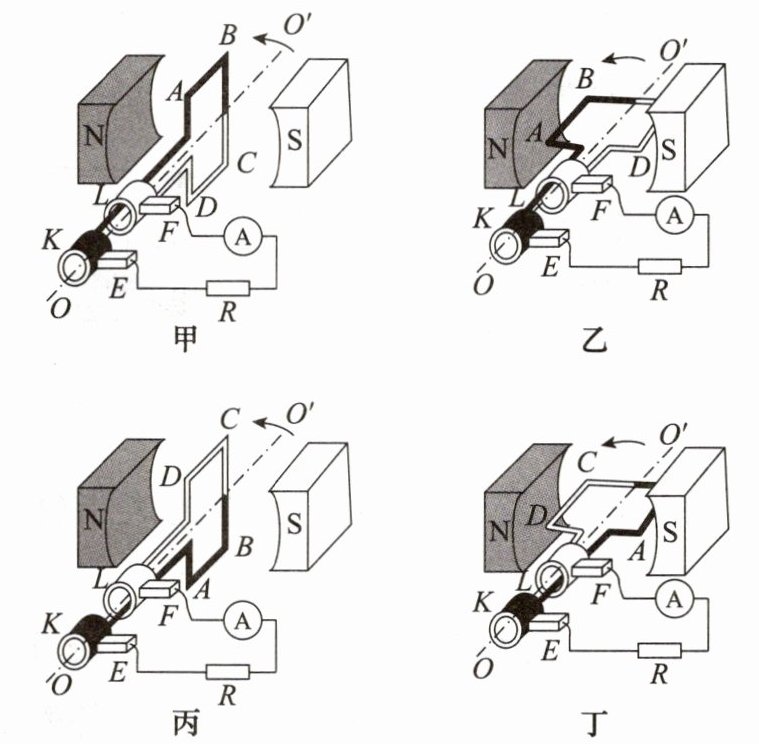

11. 如图是交流发电机的工作原理图。当发电机的线圈ABCD绕转轴$OO'$逆时针转动时，下列说法错误的是（
A.当线圈转到图乙位置时，线圈BC、AD边中不能产生感应电流
B.当线圈转到图乙位置时，线圈会受到磁场力的作用
C.当线圈转到图丁位置时，线圈中的感应电流方向与图乙相同
D.加快线圈的转动速度，产生的感应电流会增大
C
）A.当线圈转到图乙位置时，线圈BC、AD边中不能产生感应电流
B.当线圈转到图乙位置时，线圈会受到磁场力的作用
C.当线圈转到图丁位置时，线圈中的感应电流方向与图乙相同
D.加快线圈的转动速度，产生的感应电流会增大
答案
11.C
解析
【分析】
要解决这道题，需结合交流发电机的工作原理，逐一分析每个选项：
1. 明确感应电流产生的条件：闭合电路的一部分导体做切割磁感线运动；中性面的特点是线圈平面与磁感线垂直，此时导体不切割磁感线，无感应电流。
2. 理解磁场对电流的作用：通电导体在磁场中会受到力的作用，只要有电流通过，就会受磁场力。
3. 掌握感应电流方向的影响因素：磁场方向和导体切割磁感线的运动方向，若其中一个改变，电流方向改变；若都不变，电流方向不变。
4. 清楚感应电流大小的影响因素：线圈转速、磁场强度，转速越快，感应电流越大。
【解析】
选项A：图乙位置是线圈的中性面，此时线圈的BC、AD边的运动方向与磁感线平行，不切割磁感线，因此不能产生感应电流，A说法正确。
选项B：线圈中产生感应电流，通电导体在磁场中会受到磁场力的作用，因此线圈会受到磁场力，B说法正确。
选项C：图乙和图丁中，线圈转动方向相同，但线圈在乙位置时，AD边和BC边的运动方向与丁位置时对应边的运动方向相反，导致感应电流方向相反，因此线圈中的感应电流方向与图乙不同，C说法错误。
选项D：加快线圈的转动速度，线圈切割磁感线的速度增大，产生的感应电流会增大，D说法正确。
【答案】
C
【知识点】
交流发电机原理、感应电流产生条件、感应电流大小的影响因素
【点评】
本题考查交流发电机的工作原理，需掌握中性面的特点、感应电流方向的判断、感应电流大小的影响因素，属于基础应用类题目，关键是理解线圈转动过程中切割磁感线的变化。
【难度系数】
0.5
要解决这道题，需结合交流发电机的工作原理，逐一分析每个选项：
1. 明确感应电流产生的条件：闭合电路的一部分导体做切割磁感线运动；中性面的特点是线圈平面与磁感线垂直，此时导体不切割磁感线，无感应电流。
2. 理解磁场对电流的作用：通电导体在磁场中会受到力的作用，只要有电流通过，就会受磁场力。
3. 掌握感应电流方向的影响因素：磁场方向和导体切割磁感线的运动方向，若其中一个改变，电流方向改变；若都不变，电流方向不变。
4. 清楚感应电流大小的影响因素：线圈转速、磁场强度，转速越快，感应电流越大。
【解析】
选项A：图乙位置是线圈的中性面，此时线圈的BC、AD边的运动方向与磁感线平行，不切割磁感线，因此不能产生感应电流，A说法正确。
选项B：线圈中产生感应电流，通电导体在磁场中会受到磁场力的作用，因此线圈会受到磁场力，B说法正确。
选项C：图乙和图丁中，线圈转动方向相同，但线圈在乙位置时，AD边和BC边的运动方向与丁位置时对应边的运动方向相反，导致感应电流方向相反，因此线圈中的感应电流方向与图乙不同，C说法错误。
选项D：加快线圈的转动速度，线圈切割磁感线的速度增大，产生的感应电流会增大，D说法正确。
【答案】
C
【知识点】
交流发电机原理、感应电流产生条件、感应电流大小的影响因素
【点评】
本题考查交流发电机的工作原理，需掌握中性面的特点、感应电流方向的判断、感应电流大小的影响因素，属于基础应用类题目，关键是理解线圈转动过程中切割磁感线的变化。
【难度系数】
0.5
