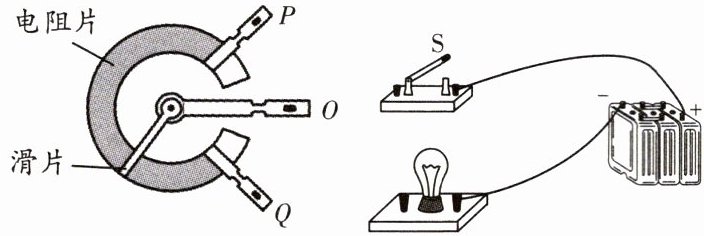

1.在实践作业中,小郭拟用如图所示的器材制作一个亮度可调的台灯。要求将左边的电位器连入右边的电路、顺时针旋转滑片时灯泡变亮。忽略灯泡电阻变化,下列说法正确的是 (
A.电位器应与灯泡并联
B.电位器应连接 O 、Q 接线柱
C.闭合开关 S 前,滑片应旋至 Q 处
D.滑片从 Q 移到 P 的过程中,电源总功率变小
C
)A.电位器应与灯泡并联
B.电位器应连接 O 、Q 接线柱
C.闭合开关 S 前,滑片应旋至 Q 处
D.滑片从 Q 移到 P 的过程中,电源总功率变小
答案
C
解析
【分析】
要解决本题，需明确电位器（滑动变阻器）的工作原理：通过改变接入电路的电阻丝长度调节电阻，从而改变电路电流以控制灯泡亮度。首先，电位器需与灯泡串联才能调节亮度（并联时灯泡电压不变，无法改变亮度）；其次，顺时针转滑片时灯泡变亮，说明电流变大，电位器接入电阻需变小；闭合开关前，滑动变阻器应调至最大阻值处保护电路；电源总功率可通过公式$P=UI$结合电流变化判断。
【解析】
1. 选项A：电位器与灯泡并联时，灯泡两端电压始终等于电源电压，亮度不会改变，无法调节，故A错误。
2. 选项B：若连接O、Q接线柱，顺时针转滑片时，接入电路的电阻丝长度变长，电阻变大，电流变小，灯泡变暗，不符合“顺时针转滑片灯泡变亮”的要求，故B错误。
3. 选项C：闭合开关前，滑动变阻器需调至最大阻值处，避免电流过大损坏元件。若电位器接O、P接线柱，接入的是滑片到P的电阻，当滑片旋至Q处时，滑片到P的电阻丝长度最长，电阻最大，符合闭合开关前的操作要求，故C正确。
4. 选项D：滑片从Q移到P的过程中，接入电阻变小，电路电流$I$变大，电源电压$U$不变，根据$P=UI$，电源总功率变大，故D错误。
【答案】
C
【知识点】
滑动变阻器的使用、电路动态分析、电功率计算
【点评】
本题结合电位器的实际应用，考查滑动变阻器的接线规则、闭合开关前的操作要求及电功率公式的应用，属于基础电路分析题，需掌握滑动变阻器调节亮度的原理。
【难度系数】
0.5
要解决本题，需明确电位器（滑动变阻器）的工作原理：通过改变接入电路的电阻丝长度调节电阻，从而改变电路电流以控制灯泡亮度。首先，电位器需与灯泡串联才能调节亮度（并联时灯泡电压不变，无法改变亮度）；其次，顺时针转滑片时灯泡变亮，说明电流变大，电位器接入电阻需变小；闭合开关前，滑动变阻器应调至最大阻值处保护电路；电源总功率可通过公式$P=UI$结合电流变化判断。
【解析】
1. 选项A：电位器与灯泡并联时，灯泡两端电压始终等于电源电压，亮度不会改变，无法调节，故A错误。
2. 选项B：若连接O、Q接线柱，顺时针转滑片时，接入电路的电阻丝长度变长，电阻变大，电流变小，灯泡变暗，不符合“顺时针转滑片灯泡变亮”的要求，故B错误。
3. 选项C：闭合开关前，滑动变阻器需调至最大阻值处，避免电流过大损坏元件。若电位器接O、P接线柱，接入的是滑片到P的电阻，当滑片旋至Q处时，滑片到P的电阻丝长度最长，电阻最大，符合闭合开关前的操作要求，故C正确。
4. 选项D：滑片从Q移到P的过程中，接入电阻变小，电路电流$I$变大，电源电压$U$不变，根据$P=UI$，电源总功率变大，故D错误。
【答案】
C
【知识点】
滑动变阻器的使用、电路动态分析、电功率计算
【点评】
本题结合电位器的实际应用，考查滑动变阻器的接线规则、闭合开关前的操作要求及电功率公式的应用，属于基础电路分析题，需掌握滑动变阻器调节亮度的原理。
【难度系数】
0.5

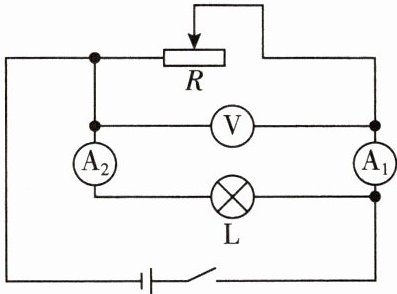

2.(双选)如图所示电路,闭合开关,灯泡L正常发光,当滑动变阻器的滑片向右移动时,下列说法正确的是 (
A.电压表V的示数不变
B.灯泡L的功率变小
C.电压表V与电流表$\mathrm{A}_{1}$的示数之比
变小
D.电压表V与电流表$\mathrm{A}_{2}$示数的乘积
不变
AD
)A.电压表V的示数不变
B.灯泡L的功率变小
C.电压表V与电流表$\mathrm{A}_{1}$的示数之比
变小
D.电压表V与电流表$\mathrm{A}_{2}$示数的乘积
不变
答案
AD
解析
【分析】首先明确电路结构：滑动变阻器R与灯泡L并联，电压表V测电源电压，电流表A₂测灯泡L支路的电流，电流表A₁测干路总电流。当滑片向右移动时，滑动变阻器接入电路的电阻变大，结合并联电路的特点（各支路电压等于电源电压，支路间互不影响），分析各电表示数的变化，进而判断各选项是否正确。
【解析】
1. 电路电压分析：并联电路中各支路电压等于电源电压，电源电压不变，因此电压表V的示数始终等于电源电压，保持不变，故A选项正确。
2. 灯泡功率分析：灯泡L两端电压等于电源电压，且灯泡电阻不变，由电功率公式$P=\frac{U^2}{R_L}$可知，灯泡的功率不变，故B选项错误。
3. 电流表A₁的比值分析：滑片右移，滑动变阻器R接入电阻变大，由欧姆定律$I=\frac{U}{R}$可知，R支路电流$I_R$变小；灯泡L支路电流$I_L=\frac{U}{R_L}$，U和$R_L$均不变，故$I_L$不变。干路电流$I_{总}=I_R+I_L$，因此$I_{总}$变小（即A₁示数变小）。电压表V示数U不变，故V与A₁的比值为$\frac{U}{I_{总}}$，因$I_{总}$变小，该比值变大，C选项错误。
4. 电压表与A₂的乘积分析：A₂测L支路电流，$I_L$不变，电压表V示数U不变，因此V与A₂的乘积为$U×I_L$，U和$I_L$均不变，乘积不变，故D选项正确。
【答案】AD
【知识点】并联电路特点、欧姆定律、电功率
【点评】本题考查并联电路的动态分析，关键是明确各电表的测量对象，利用并联电路规律和相关公式分析物理量变化，属于中等难度的动态电路分析题。
【难度系数】0.5
【解析】
1. 电路电压分析：并联电路中各支路电压等于电源电压，电源电压不变，因此电压表V的示数始终等于电源电压，保持不变，故A选项正确。
2. 灯泡功率分析：灯泡L两端电压等于电源电压，且灯泡电阻不变，由电功率公式$P=\frac{U^2}{R_L}$可知，灯泡的功率不变，故B选项错误。
3. 电流表A₁的比值分析：滑片右移，滑动变阻器R接入电阻变大，由欧姆定律$I=\frac{U}{R}$可知，R支路电流$I_R$变小；灯泡L支路电流$I_L=\frac{U}{R_L}$，U和$R_L$均不变，故$I_L$不变。干路电流$I_{总}=I_R+I_L$，因此$I_{总}$变小（即A₁示数变小）。电压表V示数U不变，故V与A₁的比值为$\frac{U}{I_{总}}$，因$I_{总}$变小，该比值变大，C选项错误。
4. 电压表与A₂的乘积分析：A₂测L支路电流，$I_L$不变，电压表V示数U不变，因此V与A₂的乘积为$U×I_L$，U和$I_L$均不变，乘积不变，故D选项正确。
【答案】AD
【知识点】并联电路特点、欧姆定律、电功率
【点评】本题考查并联电路的动态分析，关键是明确各电表的测量对象，利用并联电路规律和相关公式分析物理量变化，属于中等难度的动态电路分析题。
【难度系数】0.5

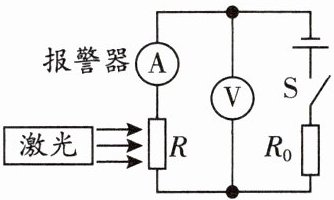

3.为保障安全，现在很多室内公共场所安装有烟雾报警装置。如图所示，是烟雾报警装置的简化原理图。电源电压保持不变，$R_0$为定值电阻，光敏电阻$R$的阻值随光照强度的减弱而增大，当电路中的电流减小至某一数值时报警器开始报警。闭合开关，当有烟雾遮挡射向光敏电阻$R$的光线时，下列说法错误的是（
A.电路的总电阻增大
B.电流表示数变小
C.电压表示数增大
D.电路的总功率变大
D
）A.电路的总电阻增大
B.电流表示数变小
C.电压表示数增大
D.电路的总功率变大
答案
D
解析
【分析】首先明确电路结构：光敏电阻R与定值电阻R0串联，电流表测电路电流，电压表测R两端电压。根据题意，烟雾遮挡光线时，光照减弱，光敏电阻R阻值增大。结合串联电路电阻、电流、电压规律，以及电功率公式，逐一分析选项即可找出错误结论。
【解析】
由电路图可知，R与R0串联，电流表测电路中的电流，电压表测R两端的电压。
当有烟雾遮挡射向光敏电阻R的光线时，光照强度减弱，光敏电阻R的阻值增大。
选项A：电路总电阻$ R_{总}=R+R_0 $，R增大，因此总电阻增大，A说法正确，不符合题意；
选项B：电源电压U不变，根据欧姆定律$ I=\frac{U}{R_{总}} $，总电阻增大，电路电流减小，即电流表示数变小，B说法正确，不符合题意；
选项C：定值电阻R0的电压$ U_0=IR_0 $，电流I减小、R0不变，故$ U_0 $减小；根据串联电路总电压等于各分电压之和，R两端电压$ U_R=U-U_0 $，U不变、$ U_0 $减小，因此$ U_R $增大，即电压表示数增大，C说法正确，不符合题意；
选项D：电路总功率$ P=UI $，电源电压U不变，电流I减小，因此总功率减小，D说法错误，符合题意。
【答案】D
【知识点】串联电路特点、欧姆定律、电功率计算
【点评】本题结合烟雾报警装置考查动态电路分析，核心是明确光敏电阻阻值随光照的变化，再利用串联电路规律和相关公式推导各物理量的变化，属于中等难度的动态电路题型，需掌握基础电路规律的应用。
【难度系数】0.5
【解析】
由电路图可知，R与R0串联，电流表测电路中的电流，电压表测R两端的电压。
当有烟雾遮挡射向光敏电阻R的光线时，光照强度减弱，光敏电阻R的阻值增大。
选项A：电路总电阻$ R_{总}=R+R_0 $，R增大，因此总电阻增大，A说法正确，不符合题意；
选项B：电源电压U不变，根据欧姆定律$ I=\frac{U}{R_{总}} $，总电阻增大，电路电流减小，即电流表示数变小，B说法正确，不符合题意；
选项C：定值电阻R0的电压$ U_0=IR_0 $，电流I减小、R0不变，故$ U_0 $减小；根据串联电路总电压等于各分电压之和，R两端电压$ U_R=U-U_0 $，U不变、$ U_0 $减小，因此$ U_R $增大，即电压表示数增大，C说法正确，不符合题意；
选项D：电路总功率$ P=UI $，电源电压U不变，电流I减小，因此总功率减小，D说法错误，符合题意。
【答案】D
【知识点】串联电路特点、欧姆定律、电功率计算
【点评】本题结合烟雾报警装置考查动态电路分析，核心是明确光敏电阻阻值随光照的变化，再利用串联电路规律和相关公式推导各物理量的变化，属于中等难度的动态电路题型，需掌握基础电路规律的应用。
【难度系数】0.5

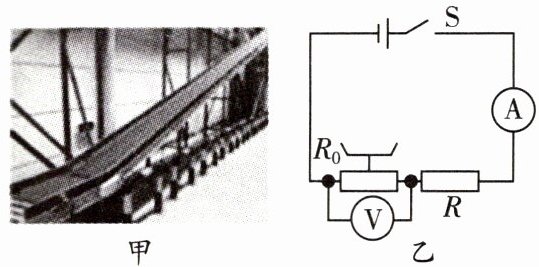

4.如图甲为传送货物的传送装置。当传送带上某一位置放置的货物过重时,超限报警器就会报警,其电路简化原理图如图乙所示。电源电压恒定,其中$R_0$为压敏电阻,其阻值大小随压力的增大而减小;电流表的示数超过设定值就会自动报警。下列说法正确的是 (
A.当货物放上去时,电压表示数将变大
B.当取下货物时,电路的总功率会变大
C.当货物放上去时,电压表与电流表示数之比不变
D.为了让装置放更重的货物,可将$R$的阻值适当增大
D
)A.当货物放上去时,电压表示数将变大
B.当取下货物时,电路的总功率会变大
C.当货物放上去时,电压表与电流表示数之比不变
D.为了让装置放更重的货物,可将$R$的阻值适当增大
答案
D
解析
【分析】首先明确电路为R₀与R串联，电流表测电路电流，电压表测R₀两端电压；压敏电阻R₀的阻值随压力增大而减小，结合欧姆定律、电功率公式逐一分析各选项，判断其正确性。
【解析】电路中R₀与R串联，电源电压U恒定，电流表测电路电流I，电压表测R₀两端电压U₀，总电阻R总=R₀+R。
选项A：货物放上时，压力增大，R₀减小，总电阻减小，电流I=U/R总增大；定值电阻R两端电压U_R=IR增大，故R₀两端电压U₀=U-U_R减小，电压表示数变小，A错误。
选项B：取下货物时，压力减小，R₀增大，总电阻增大，电流I减小；电路总功率P=UI，U不变、I减小，故总功率变小，B错误。
选项C：电压表与电流表示数之比为U₀/I，由欧姆定律得U₀=IR₀，故比值等于R₀；货物放上时R₀减小，比值变小，C错误。
选项D：放更重的货物时，R₀更小，为使电流不超过报警设定值（总电阻需保持R总=U/I报警，I报警为定值），需增大R的阻值，抵消R₀的减小，保证总电阻不变，电流不超标，因此可放更重的货物，D正确。
【答案】D
【知识点】欧姆定律、串联电路特点、电功率计算
【点评】本题结合压敏电阻特性，考查串联电路的动态分析，需明确各电表示数对应的物理量，结合欧姆定律推导各物理量变化，是电路动态分析的典型题，需掌握基础公式的应用。
【难度系数】0.5
【解析】电路中R₀与R串联，电源电压U恒定，电流表测电路电流I，电压表测R₀两端电压U₀，总电阻R总=R₀+R。
选项A：货物放上时，压力增大，R₀减小，总电阻减小，电流I=U/R总增大；定值电阻R两端电压U_R=IR增大，故R₀两端电压U₀=U-U_R减小，电压表示数变小，A错误。
选项B：取下货物时，压力减小，R₀增大，总电阻增大，电流I减小；电路总功率P=UI，U不变、I减小，故总功率变小，B错误。
选项C：电压表与电流表示数之比为U₀/I，由欧姆定律得U₀=IR₀，故比值等于R₀；货物放上时R₀减小，比值变小，C错误。
选项D：放更重的货物时，R₀更小，为使电流不超过报警设定值（总电阻需保持R总=U/I报警，I报警为定值），需增大R的阻值，抵消R₀的减小，保证总电阻不变，电流不超标，因此可放更重的货物，D正确。
【答案】D
【知识点】欧姆定律、串联电路特点、电功率计算
【点评】本题结合压敏电阻特性，考查串联电路的动态分析，需明确各电表示数对应的物理量，结合欧姆定律推导各物理量变化，是电路动态分析的典型题，需掌握基础公式的应用。
【难度系数】0.5
