8.如图9-3-4所示，有居民违规采用“飞线”（将电线插座从窗口悬挂至室外）给电瓶车充电，电线与窗台、外墙等摩擦，会导致绝缘皮破损，人体接触（选填“相”“中性”或“保护接地”）线绝缘皮破损处，会导致触电事故；且夜间水汽凝结在插座内，会导致电路，使导线的温度急剧，很容易造成火灾。

图9-3-4

8. 人体接触相线绝缘皮破损处会导致触电事故，水汽凝结在插座内会导致电路短路，使导线的温度急剧升高。配图

【分析】
本题考查家庭电路安全用电的相关知识。首先，家庭电路中的相线（火线）带电，绝缘皮破损后人体接触会形成电流通路导致触电；其次，水汽凝结在插座内会使火线与零线直接连通，造成电路短路，短路时电流过大，根据焦耳定律导线温度会急剧升高，易引发火灾。解题时需明确相线的概念、短路的危害，结合安全用电常识分析。
【解析】
1. 家庭电路中，相线（火线）与大地间有220V电压，当电线绝缘皮破损时，人体接触相线破损处，电流会通过人体流入大地，引发触电事故，故第一空填“相”；
2. 水汽凝结在插座内，会使火线和零线直接连通，形成电路短路；短路时电路电阻极小，电流极大，根据焦耳定律$Q=I^2Rt$，导线产生的热量急剧增多，使导线温度急剧升高，故第二空填“短路”，第三空填“升高”。
【答案】
相；短路；升高
【知识点】
家庭电路、短路、安全用电
【点评】
本题结合生活中“飞线充电”的实际场景，考查安全用电的基础知识，将物理知识与生活实际结合，提醒学生注意日常用电安全，体现了物理的实用性。
【难度系数】
0.6

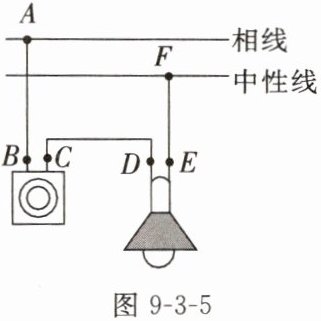

9. 提升题 小明家正在使用微波炉、电磁炉、电饭锅和电热水器等家用电器，当他用遥控器打开空调器时，（选填“空气开关”或“漏电保护器”）立刻切断电路，原因可能是用电器。如图9-3-5所示，闭合开关，电灯不亮，用试电笔接触D、E两点时氖管均发光，接触F点时氖管不发光，该电路故障是。

9. 空气开关立刻切断电路，原因可能是用电器总功率过大，电路故障是E、F间断路。配图

【分析】
首先，家庭电路中多个大功率用电器同时工作时，总功率过大，会导致电路电流异常增大，空气开关的作用是在电流过大时自动切断电路，而漏电保护器仅在电路漏电时切断，据此判断第一空；对于电路故障，试电笔接触相线时氖管发光，接触中性线或与相线断开的部分不发光，结合试电笔在D、E、F三点的发光情况分析断路位置。
【解析】
1. 家庭电路电压为220V，根据公式$I=\frac{P}{U}$，当微波炉、电磁炉、电饭锅、电热水器、空调器等多个大功率用电器同时工作时，总功率$P$过大，会导致电路电流$I$过大，空气开关在电流过大时会自动切断电路；漏电保护器是检测火线与零线的电流差，仅在漏电时切断电路，因此此处是空气开关切断电路，原因是用电器总功率过大。
2. 试电笔接触D、E两点时氖管均发光，说明D、E都与相线连通；接触F点时氖管不发光，说明F点无法连通相线，结合F是中性线，可知故障为E、F间断路，因为E与灯泡相连，E能连通相线使试电笔发光，而F无法连通相线，说明E到F之间断开。
【答案】
空气开关；总功率过大；E、F间断路
【知识点】
家庭电路故障；家庭电路电流过大的原因；试电笔的使用
【点评】
本题考查家庭电路的核心知识点，包括电流过大的原因、空气开关与漏电保护器的区别，以及利用试电笔判断电路故障，是家庭电路部分的典型题型，需要学生掌握试电笔的工作原理和家庭电路的基本规律。
【难度系数】
0.5

10. 提升题关于家庭电路与安全用电，
下列说法正确的是()

A.使用试电笔时，手不能接触试电笔后端的金属挂钩或金属片
B.保险丝安装在相线或中性线上即可，无须同时安装在相线和中性线上。
C.电灯的开关短路会造成电路中的电流过大，空气开关跳闸
D.漏电保护器不能保护“双线”触电的人

10. D

【分析】本题考查家庭电路与安全用电的相关知识，解题思路是逐一分析每个选项，结合试电笔使用规则、保险丝安装要求、开关短路的影响、漏电保护器的工作原理，判断各选项的正误，最终选出正确答案。
【解析】逐个分析选项：
A选项：使用试电笔时，手必须接触试电笔后端的金属挂钩或金属片，这样才能使人体和试电笔形成通路，让氖管在接触火线时发光；若手不接触后端金属体，试电笔无法正常工作，故A错误。
B选项：保险丝应安装在相线（火线）上，中性线（零线）一般不安装保险丝，因为若零线安装保险丝，熔断后用电器仍与火线相连，易引发触电事故，并非“安装在相线或中性线上即可”，故B错误。
C选项：电灯的开关短路，只会导致开关失去控制作用，电灯持续发光，不会造成电路中电流过大；电流过大的原因是短路或总功率过大，故C错误。
D选项：漏电保护器的工作原理是检测火线与零线的电流差，当电流差超过设定值时才会跳闸；而“双线”触电是人体同时接触火线和零线，电流通过人体形成回路，此时火线与零线的电流差为零，漏电保护器不会动作，因此不能保护“双线”触电的人，故D正确。
【答案】D
【知识点】家庭电路安全用电、漏电保护器原理
【点评】本题为家庭电路安全用电的综合题，涉及多个易混淆的知识点，需准确掌握各装置的作用和安全操作规则，易错点集中在试电笔使用、开关短路的影响、漏电保护器的保护范围，对学生的基础概念掌握程度有一定要求。
【难度系数】0.5

11.下列做法中，符合安全用电原则的是
（）

A.带金属外壳的家用电器一定要接地
B.在未断开电源的情况下更换灯泡
C.电线绝缘皮破损了仍继续使用
D.在家庭电路中可以不安装保护装置

11. A

【分析】
本题考查安全用电的常识，解题思路是结合安全用电的基本原则，逐一分析每个选项的操作是否符合安全要求，判断对错后选出正确答案。
【解析】
逐个分析选项：
A选项：带金属外壳的家用电器接地，可避免电器漏电时金属外壳带电引发触电，符合安全用电原则，该选项正确；
B选项：未断开电源更换灯泡，易接触到带电的灯座部分引发触电，不符合安全用电原则，该选项错误；
C选项：电线绝缘皮破损后，内部导线裸露，易引发漏电或触电，不能继续使用，不符合安全用电原则，该选项错误；
D选项：家庭电路需安装漏电保护器、空气开关等保护装置，故障时能及时切断电路，不安装保护装置不符合安全用电原则，该选项错误。
【答案】
A
【知识点】
安全用电原则、家庭电路安全常识
【点评】
本题考查初中电学中安全用电的基础常识，属于常见的基础题型，需要学生牢记常见的安全用电操作规范，区分正确与错误的做法。
【难度系数】
0.8

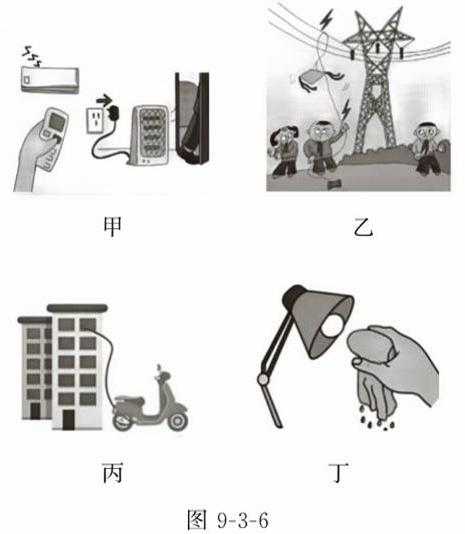

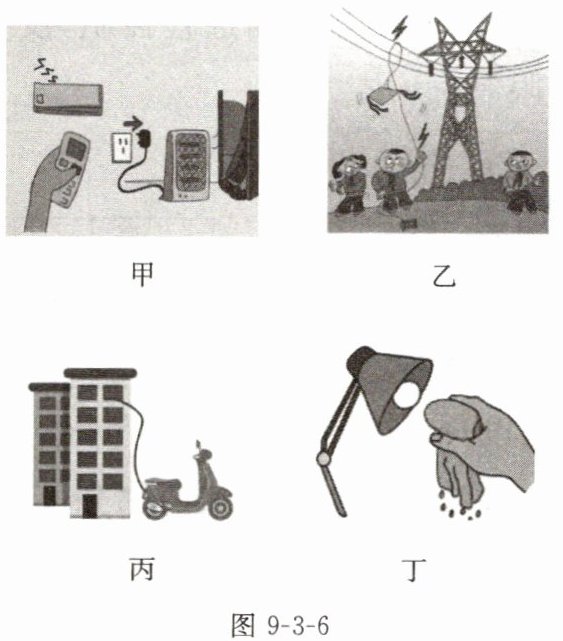

12.在图 9-3-6 所示的行为中,符合安全用电原则的是()


A.图甲:人离开时切断电源
B.图乙:在高压线附近放风筝
C.图丙:从家中拉线给电瓶车充电
D.图丁:用湿抹布擦发光的灯泡

12. A 配图

【分析】要判断符合安全用电原则的行为，需结合安全用电的基本规范，逐一分析每个选项的做法是否合理：安全用电原则包括不靠近高压带电体、不接触低压带电体，不用导体接触带电的用电器，不私拉乱接电线，离开用电器时应切断电源等。
【解析】
选项A：图甲中人离开时切断电源，能避免电器待机时引发的安全隐患，符合安全用电原则；
选项B：图乙中在高压线附近放风筝，高压线属于高压带电体，靠近时易发生触电事故，不符合安全用电原则；
选项C：图丙中从家中私拉电线给电瓶车充电，属于私拉乱接电线，存在电路安全隐患，不符合安全用电原则；
选项D：图丁中用湿抹布擦发光的灯泡，湿抹布是导体，易导致触电，不符合安全用电原则。
综上，符合安全用电原则的是选项A。
【答案】A
【知识点】安全用电原则
【点评】本题考查安全用电的基础常识，需要学生牢记常见的安全用电规范，逐一判断各选项的行为是否正确，属于基础类题目。
【难度系数】0.7
