11. 如图,电源电压不变$,R_1$和$R_2$是两段长度相同、材料相同的电阻丝$,R_2= 40 Ω。$闭合开关S,断开开关$S_1,$电流表的示数是0.2 A；若再闭合$S_1,$电流表的示数是0.6 A,则电源电压为______V。开关都闭合时,通过$R_1$和$R_2$的电流之比为______,电阻丝______(选填$“R_1”$或$“R_2”)$的横截面积较大。

16 1∶2 R₂

闭合开关S，断开开关$S_1$时，电路为$R_1$的简单电路，电流$I_1=0.2\,A$，电源电压$U=I_1R_1=0.2R_1$。
再闭合$S_1$，$R_1$与$R_2$并联，电流表测干路电流$I=0.6\,A$，通过$R_2$的电流$I_2=I-I_1=0.6\,A-0.2\,A=0.4\,A$。
电源电压$U=I_2R_2=0.4\,A×40\,\Omega=16\,V$。
$R_1=\frac{U}{I_1}=\frac{16\,V}{0.2\,A}=80\,\Omega$，电流之比$I_1:I_2=0.2\,A:0.4\,A=1:2$。
$R_1$和$R_2$材料、长度相同，$R_2\lt R_1$，则$R_2$横截面积较大。
16；1∶2；$R_2$

12. 在“探究电压一定时电流与电阻关系”的实验中,同学们利用了阻值分别为5 Ω、10 Ω、15 Ω的定值电阻和变阻器进行了探究,滑动变阻器规格是“10 Ω 1 A”,电源电压为4.5 V并保持不变。

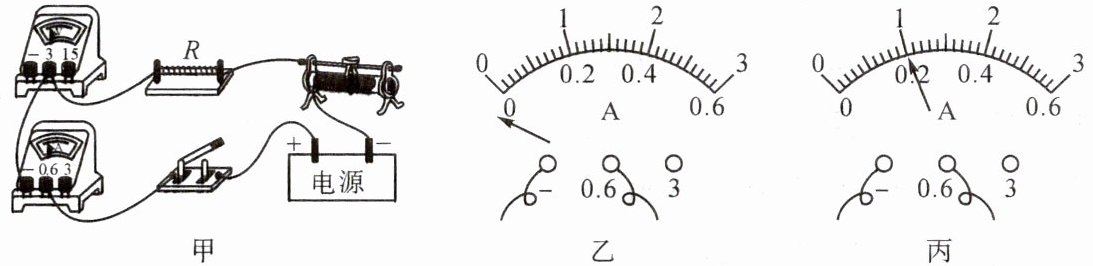

(1)用笔画线代替导线,将图甲中电路连接完整。
(2)闭合开关前,若电流表指针如图乙所示,则对电流表的操作应该是______。
(3)正确连线后,闭合开关时发现,无论怎样移动滑片,电流表指针几乎不动,电压表指针向右偏转且超过最大刻度,原因可能是______。
(4)先接入15 Ω的电阻,调节滑片使电压表示数为3 V,观察到电流表示数如图丙所示,则电流表示数为______A,用10 Ω电阻代替15 Ω电阻接入电路,应将滑片向______(选填“左”或“右”)端移动,才能使电压表示数保持3 V,并记录下电流表示数为0.3 A,用5 Ω电阻代替10 Ω电阻接入电路,正确操作,电流表示数为0.6 A。
(5)分析三次的实验数据,可得出电流与电阻的关系是______。
(6)小强同学继续探究：他用了30 Ω的定值电阻代替原来的电阻进行实验,发现无论怎样移动滑片都不能满足电压表示数为3 V,原因是______,此时要使电压表示数能保持3 V,则要求变阻器的最大阻值最少为______Ω。

(1)图略(电压表“－”接线柱与 R 右端相连)
(2)调零
(3)R 断路
(4)0.2 左
(5)电压一定时，电流与电阻成反比
(6)滑动变阻器最大阻值太小 15

13. 某同学用下列器材测量定值电阻的阻值：新干电池2节、电流表A、电压表V、滑动变阻器(规格“30 Ω 2 A”)、开关及导线若干。

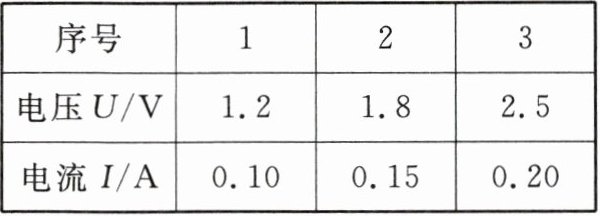

|序号|1|2|3|
|电压U/V|1.2|1.8|2.5|
|电流I/A|0.10|0.15|0.20|

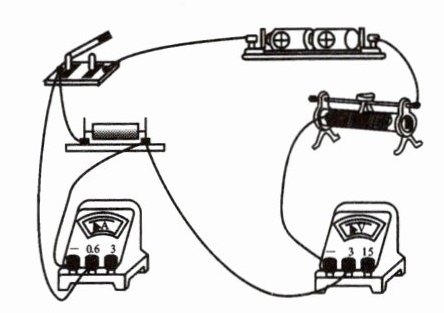

(1)他连接了如图所示的电路,接错了一根导线,请你在这根导线上画“×”,并补画出正确的导线。
(2)正确连接电路后,闭合开关前,应将滑动变阻器______。


(3)他按正确步骤进行了3次实验,记录数据如上表所示,此定值电阻的阻值为______Ω(结果保留一位小数)。
(4)为了使并联在定值电阻两端的电压表的示数为0.5 V,在不增加器材的情况下,可采取的措施是______。
(5)他将上述实验中的定值电阻换成额定电压为2.5 V的小灯泡,用同样的方法测定小灯泡的电阻。当电压表的示数为0.2 V时,电流表的示数为0.10 A；当电压表的示数为2.4 V时,电流表的示数为0.30 A,则电压表的示数为2.0 V时,电流表的示数可能为______(选填“0.20 A”“0.25 A”“0.28 A”或“0.30 A”)。

(1)图略
(2)滑片移到阻值最大处
(3)12.2
(4)取下一节干电池
(5)0.28 A
