变式5
如图所示为小金设计的电烤箱的模拟电路，已知电源电压为$3\ V$且保持不变，定值电阻$R_{1}$的阻值为$5\ \Omega$，只闭合开关$S_{1}$时，电压表$V_{1}$的示数为$1\ V$。求：
（1）通过电阻$R_{1}$的电流。
（2）定值电阻$R_{2}$的阻值。
（3）$S_{1}$、$S_{2}$同时闭合时，电路中的电流。
如图所示为小金设计的电烤箱的模拟电路，已知电源电压为$3\ V$且保持不变，定值电阻$R_{1}$的阻值为$5\ \Omega$，只闭合开关$S_{1}$时，电压表$V_{1}$的示数为$1\ V$。求：
（1）通过电阻$R_{1}$的电流。
（2）定值电阻$R_{2}$的阻值。
（3）$S_{1}$、$S_{2}$同时闭合时，电路中的电流。
答案
（1）通过电阻R₁的电流为0.2A。（2）定值电阻R₂的阻值为10Ω。（3）S₁、S₂同时闭合时，电路中的电流为0.6A。
1.

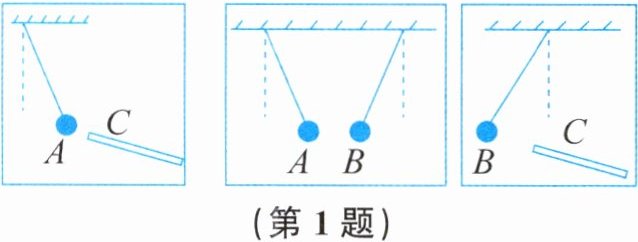

$A$、$B$是两个轻质泡沫小球，$C$是用丝绸摩擦过的玻璃棒，$A$、$B$、$C$三者之间相互作用的场景如图所示，由此可以判断(
A.小球$A$带负电
B.小球$B$一定不带电
C.小球$B$可能不带电
D.小球$A$可能不带电
$A$、$B$是两个轻质泡沫小球，$C$是用丝绸摩擦过的玻璃棒，$A$、$B$、$C$三者之间相互作用的场景如图所示，由此可以判断(
D
)A.小球$A$带负电
B.小球$B$一定不带电
C.小球$B$可能不带电
D.小球$A$可能不带电
答案
D[用丝绸摩擦过的玻璃棒带正电,B与C相斥,则B带正电;A与B、C相吸,可能带负电,也可能不带电。]
2.
在如图所示的电路中，电源电压恒为$6\ V$，电阻$R_{1}$的阻值为$10\ \Omega$，滑动变阻器$R_{2}$上标有“$20\ \Omega\ \ 2\ A$”字样，电流表所用量程为$0\sim3\ A$，则闭合开关$S$后，通过电阻$R_{1}$的电流为
在如图所示的电路中，电源电压恒为$6\ V$，电阻$R_{1}$的阻值为$10\ \Omega$，滑动变阻器$R_{2}$上标有“$20\ \Omega\ \ 2\ A$”字样，电流表所用量程为$0\sim3\ A$，则闭合开关$S$后，通过电阻$R_{1}$的电流为
0.6A
。为保证电路安全，滑动变阻器$R_{2}$连入电路的阻值范围是3~20Ω
。答案
0.6A 3~20Ω[由图可知,R₁、R₂并联,电流表测的是干路电流。串联电路中各支路电压与电源电压都相等,即U=U₁=U₂=6V,根据欧姆定律知,通过电阻R₁的电流I₁=U₁/R₁=6V/10Ω=0.6A;滑动变阻器R₂上标有“20Ω 2A”字样,电流表所用量程为0~3A。为保证电路安全,干路电流I≤3A,根据并联电路的电流特点,I₁+I₂≤3A,所以I₂≤3A-I₁=3A-0.6A=2.4A,而滑动变阻器的最大电流I₂'≤2A,即U₂/R₂=6V/R₂≤2A,解得R₂≥3Ω,所以R₂连入电路的阻值范围是3~20Ω。]
