28. (7分)小丽做测量小灯泡(小灯泡标有“2.5 V”字样)电功率的实验。

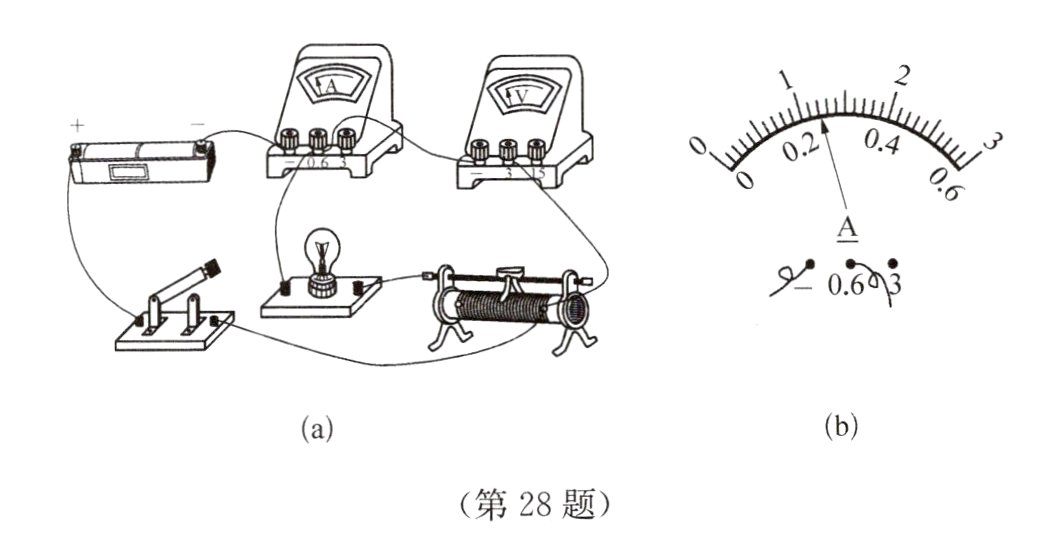

(1)如图(a)所示,小丽连接的实验电路存在连接错误,但只需改动一根导线即可使电路连接正确。请你在应改动的导线上打“×”,并用笔画线代替导线画出正确的接法。
(2)电路连接正确后,闭合开关,发现小灯泡不亮,但电流表有示数,接下来应进行的操作是________(填序号)。
A. 更换小灯泡
B. 检查电路是否断路
C. 移动滑动变阻器滑片,观察小灯泡是否发光
(3)实验过程中,当电压表示数为________ V时,小灯泡达到额定功率,此时电流表的示数如图(b)所示,其值为________ A,小灯泡的额定功率为________ W。
(1)如图(a)所示,小丽连接的实验电路存在连接错误,但只需改动一根导线即可使电路连接正确。请你在应改动的导线上打“×”,并用笔画线代替导线画出正确的接法。
(2)电路连接正确后,闭合开关,发现小灯泡不亮,但电流表有示数,接下来应进行的操作是________(填序号)。
A. 更换小灯泡
B. 检查电路是否断路
C. 移动滑动变阻器滑片,观察小灯泡是否发光
(3)实验过程中,当电压表示数为________ V时,小灯泡达到额定功率,此时电流表的示数如图(b)所示,其值为________ A,小灯泡的额定功率为________ W。
