9. (2024连云港)如图F - 2 - 15所示，请标出通电螺线管的N、S极并用箭头画出图中磁感线的方向。
　　　　　　

如图所示
　　　　

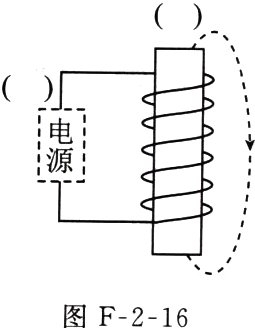

10. (2024苏州)在图F - 2 - 16中标出电源和螺线管上方的极性。
　　　　　　

如图所示

11. (2024盐城)如图F - 2 - 17所示，标出通电螺线管的N极和S极。
　　　　　　　

如图所示
　

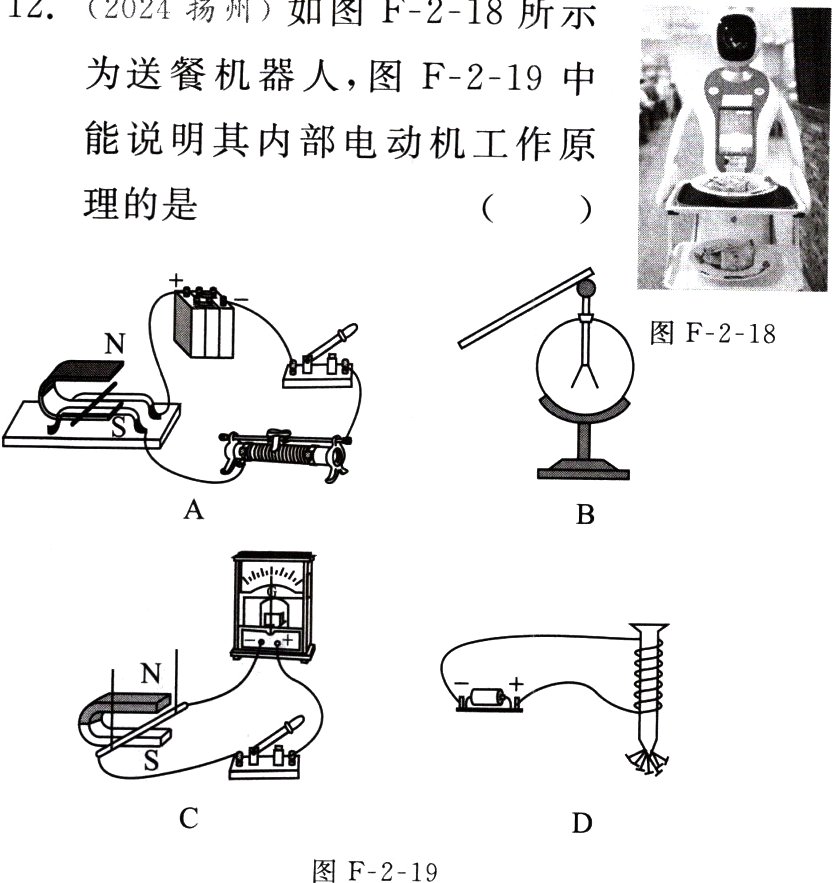

12. (2024扬州)如图F - 2 - 18所示为送餐机器人，图F - 2 - 19中能说明其内部电动机工作原理的是(　　)
　
　

A

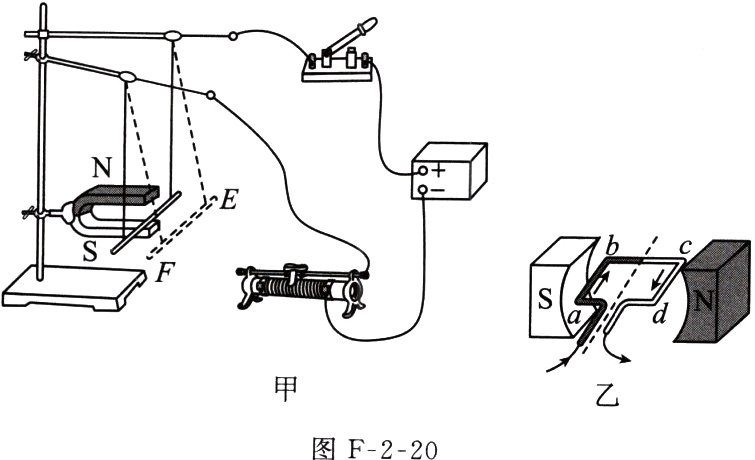

13. (2024连云港海州区校级一模)在观察“磁场对通电直导线的作用”活动中，小晴按照如图F - 2 - 20甲所示组装实验器材
　
　　(1)为完成该活动，放在蹄形磁体磁场中的直导线EF不能选择的是______：
A. 铁棒　　　　　B. 铜棒　　　　C. 铝棒
　(2)将滑动变阻器的滑片向右端移动，发现直导线EF向右运动并摆起的幅度更大，这说明磁场对通电导体作用力的大小与______有关。
　(3)在图乙中，通电后cd段导线受磁场力F₁的方向为竖直向下，此时，ab段导线所受磁场力F₂的方向为竖直向______(选填“上”或“下”)。
　(4)要使图乙中线圈持续转动，应在其外部加装______，自动改变线圈中的电流方向。

(1)A　(2)电流大小　(3)上
　　(4)换向器
