|额定功率与实际功率|当$U_{实}U_{额}$时，$P_{实}$____$P_{额}$|
|----|----|
| |当用电器的电阻$R$一定时，$\frac{P_{实}}{P_{额}} = (\frac{U_{实}}{U_{额}})^2$|
|----|----|
| |当用电器的电阻$R$一定时，$\frac{P_{实}}{P_{额}} = (\frac{U_{实}}{U_{额}})^2$|
答案
＜ = ＞
|电功与电热|纯电阻电路：电热等于电功，$Q = W = Pt$. 如电热器|
| |非纯电阻电路：电热小于电功，$Q ＜ W$. 如________|
| |非纯电阻电路：电热小于电功，$Q ＜ W$. 如________|
答案
电动机
|读数|读数的单位为________|
答案
kW·h
|参数|某电能表的技术参数中，“220 V”表示电能表适用的________为 220 V，“10 A”表示________为 10 A，“(40) A”表示电能表能满足测量准确要求，且能长期正常运行的________为 40 A，“600 r/(kW·h)”表示电路中每消耗 1 kW·h 电能，电能表的转盘________|
答案
额定电压 基本电流 最大电流值 转动600圈
|测量|可直接测量________________；可与________配合，根据公式$P = \frac{W}{t}$间接测量家用电器的________|
答案
电路消耗的电能 秒表 电功率
电能表是测量__________________

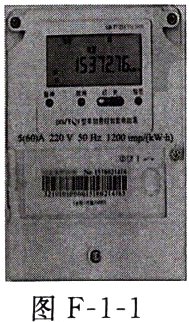

________________的仪表，如图F-1-1 所示为小明家的电能表，此时电能表的示数为________kW·h，小明家的家庭电路同时工作的用电器总功率不得超过________W。小明在某时段观察到该电能表指示灯匀速闪烁，且用他爸爸的手机计时，测得指示灯闪烁120次，用时100 s，则该段时间内小明家用电器消耗的电能为________kW·h，合________J，处于工作状态的用电器的总功率为________W。
________________的仪表，如图F-1-1 所示为小明家的电能表，此时电能表的示数为________kW·h，小明家的家庭电路同时工作的用电器总功率不得超过________W。小明在某时段观察到该电能表指示灯匀速闪烁，且用他爸爸的手机计时，测得指示灯闪烁120次，用时100 s，则该段时间内小明家用电器消耗的电能为________kW·h，合________J，处于工作状态的用电器的总功率为________W。
答案
命题点1 电路消耗电能多少 15372.76 13200 0.1 3.6×10⁵ 3600

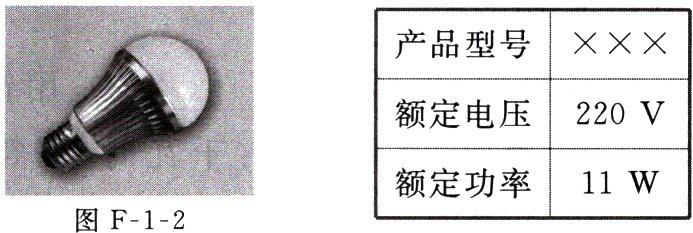

图F-1-2是LED节能灯，LED灯与普通白炽灯相比具有低能耗、高亮度的优点。上表为一种LED灯的相关数据，则这种LED灯正常工作时的电流是______________A，它正常工作100 h消耗的电能是______________kW·h。与白炽灯相比，在达到相同亮度的条件下，假设这种LED灯可以节约89%的电能，则这种LED灯与功率为__________W的白炽灯亮度相当。通过计算可知，灯泡亮度除了与灯泡的实际功率有关外，还与______________________________有关。
答案
命题点2 0.05 1.1 100 电能转化为光能的效率
如图F-1-3所示是某型号电饭锅的简化电路图，温控开关S可根据需求切换高温烧煮和焖饭保温两种状态，$R_0$、$R$都是发热电阻，开关S置于________位置时，电饭锅进入焖饭保温状态。
答案
命题点3 2
(1)实验目的:测量一只额定电压为3.0V 的小灯泡的额定功率和其在不同电压下的功率.
(2)实验原理:P=________.
(3)实验器材:电源、开关、导线、电流表、电压表、______________、小灯泡(额定电压3.0V).
(4)实验电路图:如图F-1-4所示.
(5)实验步骤
①按电路图连接实物电路.
②闭合开关，移动变阻器的滑片使小灯泡两端的电压分别为额定电压、低于额定电压、略高于额定电压，记录电压值、______________，同时观察__________________.
③分析实验数据，结合灯泡亮度情况得出实验结论.
(6)实验结论:当U实＞U额时,P实________P额;当U实=U额时，P实______P额;当U实”“=”或“＜”)
(7)交流与评估:灯泡的亮度取决于它的________.额定功率大的灯泡实际功率________大，亮度________(后两空均选填“一定”或“不一定”)更亮.
(2)实验原理:P=________.
(3)实验器材:电源、开关、导线、电流表、电压表、______________、小灯泡(额定电压3.0V).
(4)实验电路图:如图F-1-4所示.
(5)实验步骤
①按电路图连接实物电路.
②闭合开关，移动变阻器的滑片使小灯泡两端的电压分别为额定电压、低于额定电压、略高于额定电压，记录电压值、______________，同时观察__________________.
③分析实验数据，结合灯泡亮度情况得出实验结论.
(6)实验结论:当U实＞U额时,P实________P额;当U实=U额时，P实______P额;当U实
(7)交流与评估:灯泡的亮度取决于它的________.额定功率大的灯泡实际功率________大，亮度________(后两空均选填“一定”或“不一定”)更亮.
答案
实验一 （2）UI （3）滑动变阻器
（5）②电流值 小灯泡的亮度
（6）＞ = ＜
（7）实际功率 不一定 不一定
（5）②电流值 小灯泡的亮度
（6）＞ = ＜
（7）实际功率 不一定 不一定
