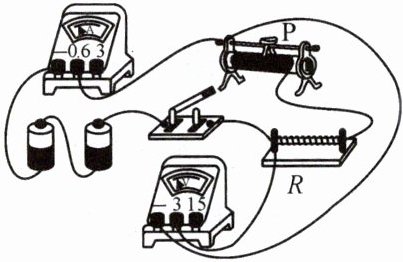

1. 如图所示的电路中,电源电压不变,闭合开关,滑动变阻器的滑片向右移动的过程中,电流表与电压表示数变化的情况分别是( )。
A.变小、不变
B.变大、变小
C.变大、变大
D.变大、不变
A.变小、不变
B.变大、变小
C.变大、变大
D.变大、不变
答案
D
解析
由电路图可知，定值电阻$R$与滑动变阻器串联，电压表测定值电阻$R$两端的电压，电流表测电路中的电流。
闭合开关，滑动变阻器的滑片向右移动，滑动变阻器接入电路的电阻变小，电路总电阻变小。
电源电压不变，根据$I = \frac{U}{R}$，电路中电流变大，电流表示数变大。
根据$U = IR$，定值电阻$R$两端电压变大，电压表示数变大。
结论：电流表示数变大，电压表示数变大。
C
闭合开关，滑动变阻器的滑片向右移动，滑动变阻器接入电路的电阻变小，电路总电阻变小。
电源电压不变，根据$I = \frac{U}{R}$，电路中电流变大，电流表示数变大。
根据$U = IR$，定值电阻$R$两端电压变大，电压表示数变大。
结论：电流表示数变大，电压表示数变大。
C

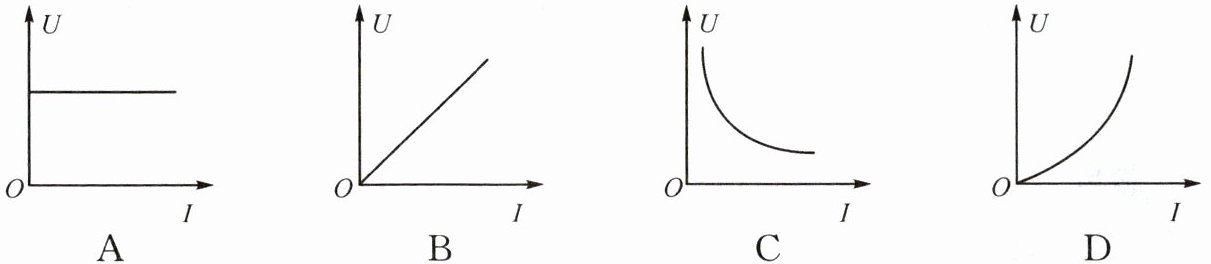

2. 下列图像中,能正确描述小灯泡U-I关系的是( )。
A.
B.
C.
D.
A.
B.
C.
D.
答案
D
3. 如图所示的电路中,电源电压保持不变,闭合开关S,电路正常工作,过了一会儿,两个电表的示数均变大,则下列判断正确的是( )。
A.灯L断路
B.灯L短路
C.电阻R断路
D.电阻R短路
A.灯L断路
B.灯L短路
C.电阻R断路
D.电阻R短路
答案
B

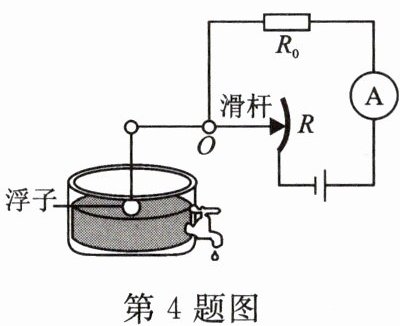

4. 一种测定油箱内油量的装置如图所示,其中R是滑动变阻器的电阻片,杠杆的右端是滑动变阻器的滑片,杠杆左端固定着一个浮子,油箱内油量变化时,滑片就在电阻片R两端之间滑动。下列说法错误的是( )。
A.定值电阻R₀和滑动变阻器是串联的
B.油量减少时,滑动变阻器接入电路的电阻变大
C.油量增加时,电流表示数变大
D.油箱中没有油时,电流表示数为零
A.定值电阻R₀和滑动变阻器是串联的
B.油量减少时,滑动变阻器接入电路的电阻变大
C.油量增加时,电流表示数变大
D.油箱中没有油时,电流表示数为零
答案
D
