1.请根据安全用电的原则，用笔画线代替导线将图中开关和照明灯连入家庭电路中。

相线
中性线
保护线

【解析】
家庭电路连接需遵循安全用电原则：开关应串联在相线和照明灯之间，确保断开开关时照明灯不带电，避免触电；照明灯的顶端金属点接开关（通过开关接相线），螺旋套接中性线；保护线用于接地，该用电器无接地需求，保持原有接地即可。
【答案】
接线方式：相线→开关→照明灯顶端金属接线柱；中性线→照明灯螺旋套接线柱；保护线保持接地（对应参考答案的接线图）
【知识点】
家庭电路连接、安全用电原则
【点评】
本题考查家庭电路的规范连接，重点考查开关接相线的安全要求，是生活中安全用电的基础应用，需牢记连接规则以保障用电安全。
【难度系数】
0.7

2.将下图中的灯和控制灯的开关连入电路。

相线
中性线
开关

【解析】
家庭电路连接时，为保障用电安全，开关需串联在相线上，断开开关时灯泡不带电；具体连接：相线先接开关的一个接线柱，开关的另一个接线柱接灯泡的顶端金属点，中性线直接接灯泡的螺旋套。
【答案】
正确连线如图所示：

【知识点】
家庭电路接法、开关的安全连接
【点评】
本题考查家庭电路的基础连接，核心是明确开关接相线的安全原则，属于家庭电路的基础考点，需熟练掌握。
【难度系数】
0.8

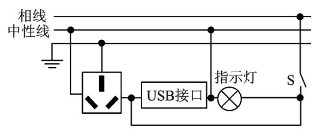

3. 彬彬家需要在墙上安装一个带有 USB 接口的三孔插座(如图甲)，其内部简化电路如图乙所示。当闭合开关 S 时，指示灯发光，插座和 USB 转换器才能正常使用。请在图乙中将未完成的电路补充完整。

相线
中性线

【解析】
1. 三孔插座遵循“左零右火上接地”原则，上孔接地线，左孔接中性线，右孔接相线；
2. 开关S控制整个电路，相线先接入开关S，开关后分两路：一路接指示灯，指示灯另一端接中性线；另一路接USB转换器和插座的相线端，USB转换器另一端接中性线，使插座、USB转换器与指示灯并联，由开关统一控制。
【答案】
补充后的电路：相线→开关S→分两支，一支接指示灯→中性线；另一支接USB转换器和三孔插座右孔，USB转换器另一端、三孔插座左孔接中性线，三孔插座上孔接地线。（对应参考答案电路图）
【知识点】
家庭电路连接；三孔插座接线；开关控电路
【点评】
本题考查家庭电路的正确连接，需掌握三孔插座接线规则、开关在家庭电路的连接要求，明确并联电路的特点。
【难度系数】
0.6
