2025年综合活动手册九年级物理上册沪教版54制第29页答案

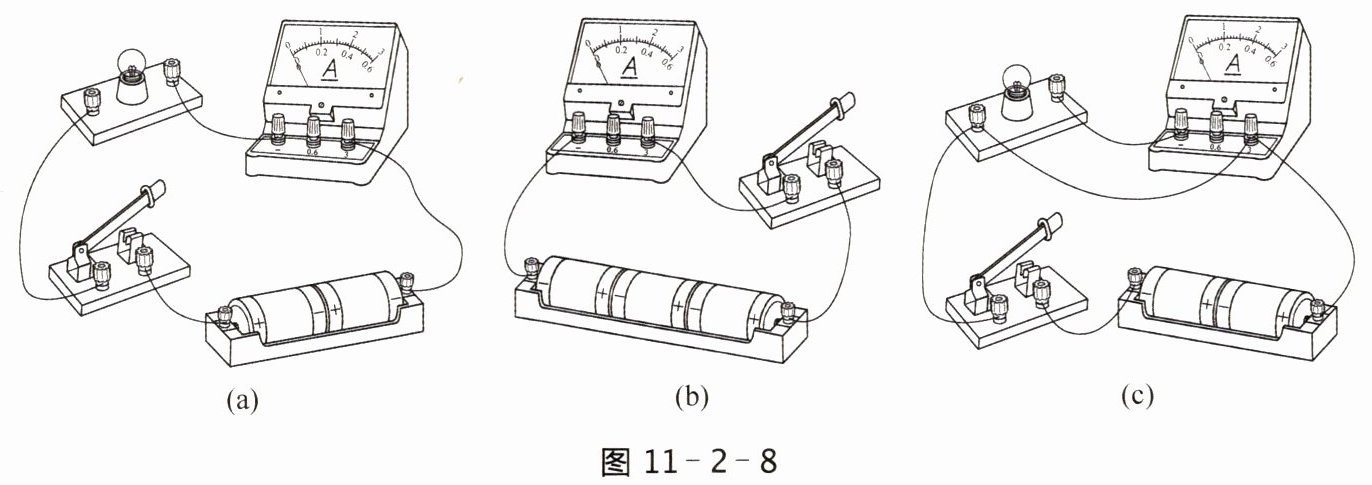

(1) 图11-2-8(a)中电流表的连接错误是___。
(2) 图11-2-8(b)中电流表的连接错误是___。
(3) 图11-2-8(c)中电流表的连接错误是___。

答案


(1)电流表接反了,电流从“−"接线柱流入,从“+”接线柱流出了　
(2)电流表直接连接在电源的两极　
(3)电流表和小灯泡没有接入电路中,电源被短路。
用电流传感器测量电流。
(1) 观察电流传感器,描述该电流传感器的测量范围。
(2) 根据表11-2-1中电流传感器的使用说明,尝试使用电流传感器测量电流。
|序 号|内 容|
|1|电流传感器连入电路的方法跟电流表一样|
|2|电流传感器在接通电路前需调零|

答案

用电流传感器测量电流部分:以实际测量为准。
